УКД-1200 Автоматизированная система ультразвукового контроля авиационных дисков ∅ до 1200мм

УКД-1200 - это промышленная система контроля, предназначенная для поиска дефектов с использованием ультразвукового иммерсионного метода контроля головными и сдвиговыми волнами, на плоских, цилиндрических (боковых), конусных поверхностях, а так же галтельных переходах дисков.

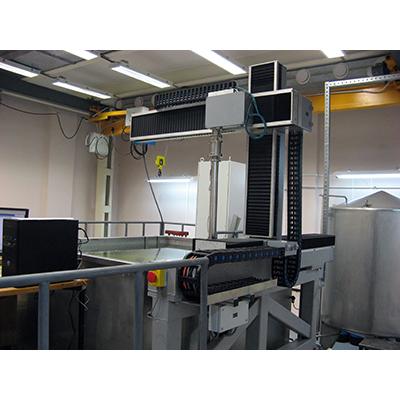

Система построена на базе сканера, оборудованного сервоприводами переменного и постоянного тока, обеспечивающими быстрое и точное управление положением ультразвукового преобразователя относительно контролируемого изделия.

Ультразвуковой дефектоскоп УМД-8, оснащенный 2 каналами контроля, с цифровой обработкой сигнала, решает весь комплекс задач, включая функции слежения за поверхностным сигналом, формирование управления ВРЧ и построение A-, B- и C- сканов.

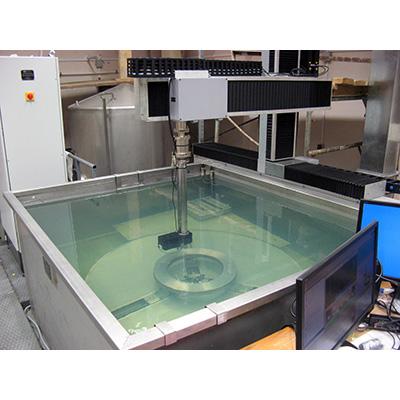

Высокоточная поворотная платформа для установки дисков, позволяет контролировать диски с наружным диаметром до 1200 мм и высотой до 300 мм. Для упрощения загрузки/выгрузки дисков, УКД-1200 поставляется в комплекте с системой слива иммерсионной жидкости. Для настройки и проверки чувствительности системы, в иммерсионной ванне предусмотрен стол для размещения рабочих образцов.

Информация от измерительной части поступает в реальном времени на управляющую ЭВМ и выводится на экран. ПО, работающее под управлением операционной системы Windows, выполняет задачи отображения и регистрации результатов контроля измерительной части установки, ведёт электронный журнал работы установки, а так же сохраняет на жесткий диск результаты УЗ контроля в виде протоколов для дальнейшего просмотра и вывода на печать.

Технические характеристики автоматизированной системы ультразвукового контроля авиационных дисков УКД-1200:

Диаметр контролируемых дисков

до 1200 мм

Толщина контролируемых дисков

5 - 300 мм

Частота вращения планшайбы

1 – 50 об/мин, с плавной регулировкой и индикацией

Диапазон перемещения по оси Х

800 мм

Диапазон перемещения по оси Y

800 мм

Диапазон перемещения по оси Z

600 мм

Диапазон вращения по оси A

± 40 °

Диапазон вращения по оси B

± 120 °

Диапазон вращения по оси W

± 360 °

Скорость перемещения по осям X, Y, Z

0,1 - 200 мм/c

Скорость перемещения по осям A, B

0,1 - 20 °/с

Повторяемость по осям

не хуже ± 0,05 мм / ± 0,05 °

Дискретность позиционирования

± 0,01 мм / ± 0,01 °

Спецификация акустического блока

Тип

иммерсионная ванна с установленным сканером

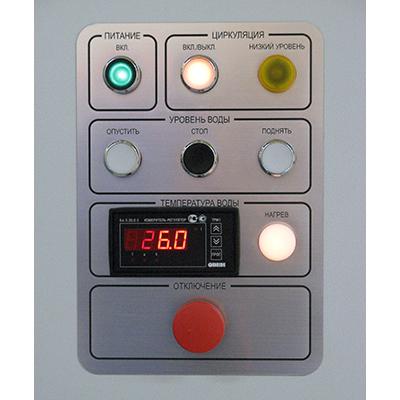

Подача акустической жидкости

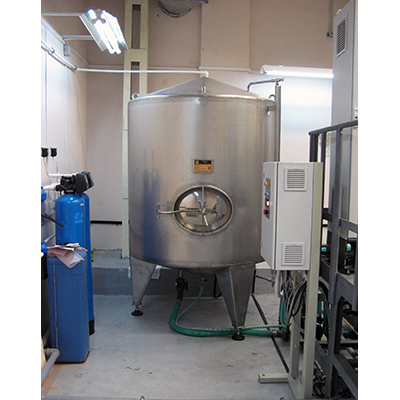

по замкнутому циклу посредством насосной станции и приемного бака с поддержкой заданной температуры жидкости

Количество каналов контроля

2

Спецификация электронного блока

Амплитуда импульса возбуждения

± 200 В

Форма импульса возбуждения

радиоимпульс

Регулировка длительности импульса
возбуждения

0,5 - 5 периодов

Частота посылок импульса возбуждения

100 - 2000 Гц

Частотный диапазон

0,5 - 25 МГц

Диапазон регулировки усиления

110 дБ

Дискретность регулировки усиления

0,25 дБ

Зоны контроля

Две независимые, одна для синхронизации иммерсионного контроля

Дискретность установки зон контроля

10 нс

АЦП

10 бит, 100 МГц

Диапазон ВРЧ

40 дБ
