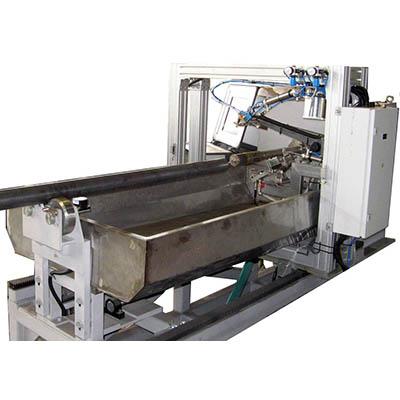

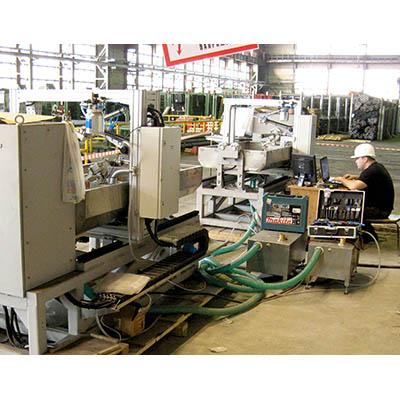

УКБТ-2 Автоматизированная установка контроля концов буровых труб

Установка УКБТ-2 предназначена для ультразвукового автоматизированного контроля зоны сварного соединения и примыкающей к ней высаженной цилиндрической части бурильных труб с целью выявления в них характерных дефектов поперечной ориентации на наружной и внутренней поверхностях трубы (раковины, трещины, непровары сварного шва, прокатные вкрапления, отверстия).

Методика контроля выполнена в соответствии с требованиями ANSI/API Specification 5DP1 и ГОСТ 17410-78.

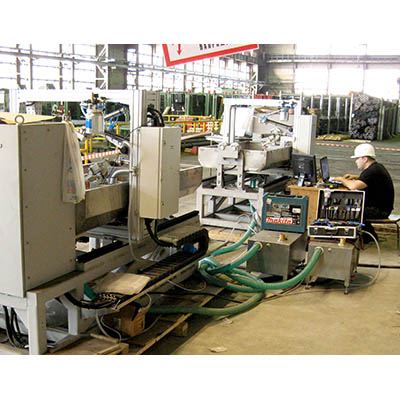

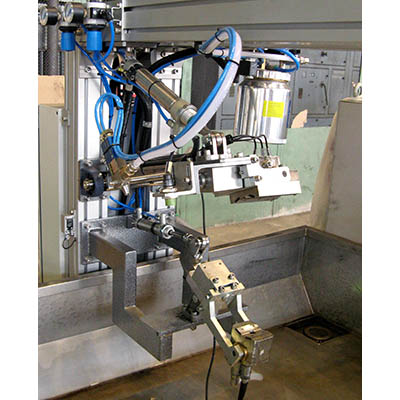

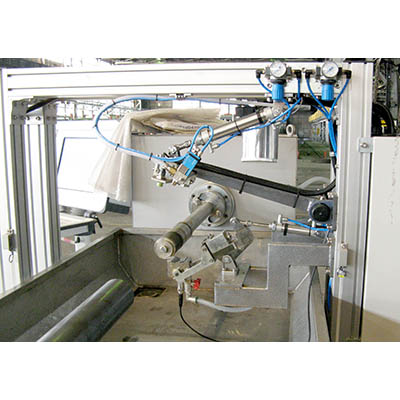

Способ контроля - иммерсионный с локальной ванной. Ультразвуковые преобразователи устанавливаются в специальную твердосплавную призму, для обеспечения акустического контакта в зазор между поверхностью трубы и излучающей поверхностью преобразователя подается дегазированная вода.

Подвод и отвод блоков преобразователей осуществляется с помощью пневматических приводов.

Объектом контроля могут быть любые стальные ферромагнитные бурильные трубы с замками и ниппелями, приваренными сваркой трением.

Технические характеристики автоматизированной установки контроля концов буровых труб УКБТ-2:

Диаметр труб

от 50 до 127 мм

Допуск на диаметр

± 1%

Толщина стенки в зоне контроля

от 10 до 35 мм

Допуск на толщину стенки

+15% / -12,5%

Кривизна труб на концах

не более 50° С

Вид транспортировки труб

пошаговое перемещение с вращением в зоне контроля

Скорость контроля

не более 250 мм/сек по поверхности трубы

Режим контроля

отдельная труба

Производительность

не менее 45 труб/час

Длина контролируемого участка

не менее 50 мм

Точность позиционирования преобразователей на объекте контроля

± 1мм
