АУКП-250 автоматизированная ультразвуковая установка контроля колец подшипников буксовых узлов

Автоматизированная установка контроля колец подшипников типа АУКП-250 предназначена для проведения иммерсионного ультразвукового контроля колец конических и цилиндрических подшипников наружным диаметром 100-300мм, в соответствии с требованиями EN12080.

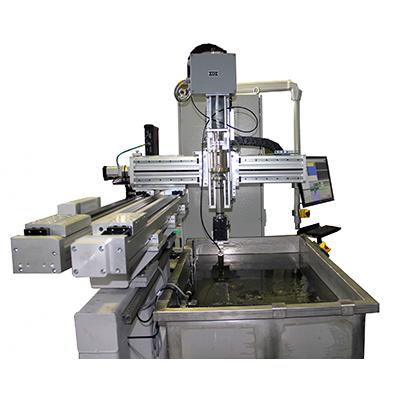

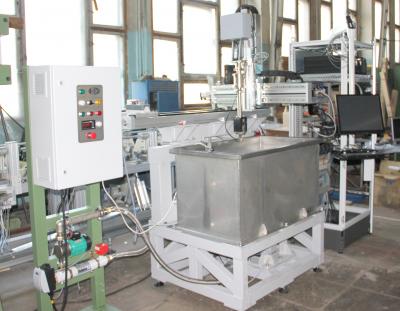

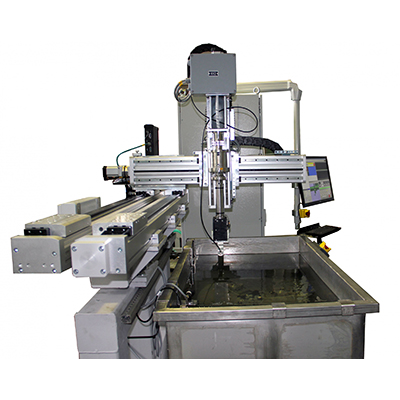

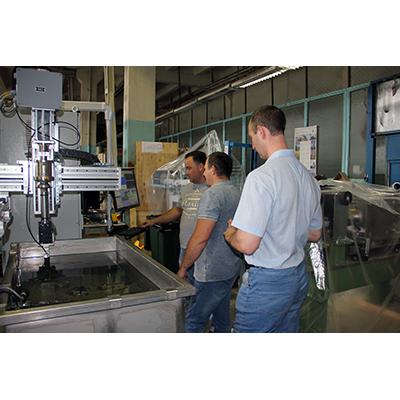

Установка состоит из иммерсионной ванны с планшайбой, оснащенной пневматическим зажимом, на которую устанавливается контролируемое изделие, и сканера, оборудованный сервоприводами с прецизионной механикой, обеспечивающей быстрое и точное перемещение узла контроля.

За функционирование пользовательского интерфейса и управление сканером отвечает рабочая станция оператора.

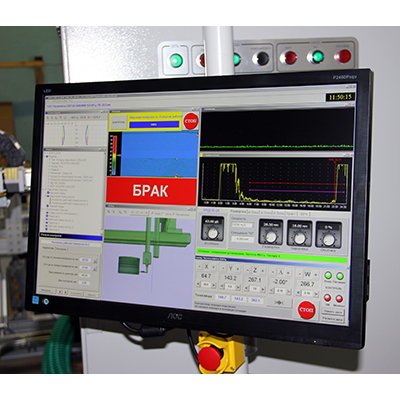

Для управления перемещением ультразвукового преобразователя в ручном режиме и сканирования в реальном времени, регистрации результатов контроля, управления, обработки данных и анализа изображения используется специализированное программное обеспечение.

Установка выпускается в двух вариантах:

• с 3-х координатным манипулятором для контроля цилиндрических подшипников (АУКП-250)
• с 4-х координатным манипулятором для контроля как цилиндрических, так и конических подшипников (АУКП-250К)

Технические характеристики автоматизированной ультразвуковой установки контроля колец подшипников буксовых узлов АУКП-250:

Наружный диаметр колец подшипника

100 - 300 мм

Высота кольца подшипника

50 - 300 мм

Толщина стенки

5 - 100 мм

Максимальная масса изделия

не более 50 кг

Количество каналов контроля

1

Метод контроля

ультразвуковой иммерсионный, с полным погружением контролируемого изделия в иммерсионную ванну

Измерительная часть

ультразвуковой дефектоскоп УМД-8-К1

Скорость вращения план-шайбы

0,1 - 30 об/мин

Диапазон перемещения по оси X

600 мм

Диапазон перемещения по оси Y

320 мм

Диапазон перемещения по оси Z

320 мм

Диапазон перемещений по оси A

± 20 °  (для версии АУКП-250К)

Повторяемость по осям X, Y, Z

± 0.1 мм

Повторяемость по оси A

± 0,05 ° (для версии АУКП-250К)

Точность позиционирования по осям X, Y, Z

± 0.1 мм

Точность позиционирования по оси А

± 0,05 ° (для версии АУКП-250К)

Минимальный шаг по осям X,Y,Z

0.01 мм

Минимальный шаг по оси A

0.01 ° (для версии АУКП-250К)

Иммерсионная жидкость

СОЖ / вода

Минимальный выявляемый дефект

плоскодонное сверление с диаметром и глубиной согласно классу колец по ISO12080
