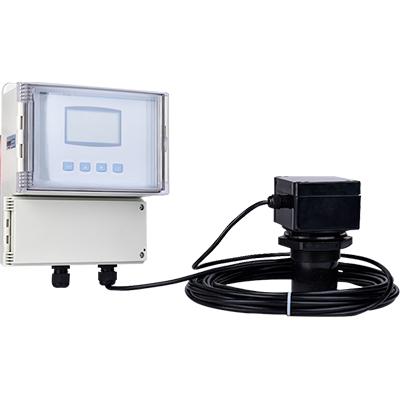

Расходомер Streamlux SLO-500F
Расходомеры Streamlux SLO-500F предназначены для коммерческого учета сточных вод в безнапорных трубопроводах и каналов любых типов. Используется для контроля водных потоков естественного или техногенного происхождения, в т.ч. хозяйственно-бытовые сточных вод.Легко настраиваются под условия конкретного лотка прямо на месте с помощью изменения параметров меню. Обладают широкими возможностями по удаленному сбору данных через цифровой интерфейс. Отлично интегрируются в современные узлы учета сточных вод.
Расходомер StreamLux SLO-500F отлично подходит для интеграции в АСУТП. Входящие уже в базовую комплектацию коммуникационные порты позволяют удалённо обрабатывать данные о расходе жидкости.
Принцип действия:
Ультразвуковой датчик устанавливается на определенной высоте над потоком и методом отражения измеряет расстояние до воды. Данный параметр при известных остальных (тип и размеры измерительного лотка или водослива) дает информацию о текущем объёмном расходе. Так как для стандартных типов лотков Вентури, Паршалла и водосливов эта величина является табличной либо рассчитывается по известным формулам.
Для измерения на самотечных трубопроводах потребуется оснастить узел учета небольшим измерительным лотком, установленным в разрыв трубопровода. Типоразмеры лотков приведены в руководстве по эксплуатации. Материал лотка – на усмотрение Заказчика (полиэтилен, обычная либо нержавеющая сталь, бетон и т.д.).
Технические характеристики расходомера Streamlux SLO-500F:
|
Ширина канала |
от 200 мм |
|
|
Расстояние от датчика до воды |
350 мм — 3000 мм |
|
|
Погрешность измерения расхода |
2-3% |
|
|
Длина кабеля до датчика |
10 метров |
Опционально до 200 метров |
|
Диапазон расхода |
от 0,1 л/с до 120 000м3/с |
|
|
Типы каналов |
Любые открытые |
В том числе:
|
|
Класс защиты |
IP67 |
|
|
Дисплей |
ЖК с подсветкой, 2х8 символов |
|
|
Выходные сигналы (для съема и передачи информации по каналам связи) |
Цифровой |
RS-485 (ModBus) |
|
Токовый |
4 — 20 мА |
|
|
Архив |
Записи результатов измерений за сутки/месяц/год
|
Глубина архива - 8 лет |
|
Диапазон температур |
Датчик |
-20° — +60° |
|
Основной блок |
-20° — +60 |
|
|
Питание прибора |
Переменное |
220 В |
|
Постоянное |
24 В |
Комплект поставки:
- Цифровой RS-485 (ModBus)
- Токовый 4-20мА
