Тип оборудования: Накладной ультразвуковой расходомер

Производитель: Greyline Instruments

Модель: TTFM 6.1

Гарантия: 1 год

Описание расходомера TTFM 6.1:

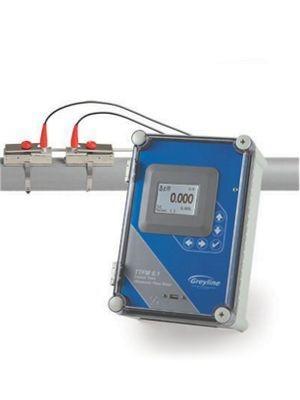

Накладной ультразвуковой расходомер GreyLine TTFM 6.1 точно измерит расход относительно чистых негазированных жидкостей, таких как питьевая вода, сырая вода, охлаждающая вода, деионизированная вода или вода обратного осмоса, масла и химикаты в полных трубах. Ультразвуковые преобразователи устанавливаются снаружи трубы без остановки потока. Скорость потока отображается на большом дисплее с подсветкой, а также общий объем, уровень сигнала, состояние реле и другие диагностические значения. Используйте встроенные реле управления в качестве аварийных сигналов потока или суммирования объема. Подключите изолированный выход 4-20 мА к ПЛК или контроллерам. Стандартный регистратор данных на 128 МБ способен захватывать до 26 миллионов точек данных. Опциональный MODBUS RTU через RS-485 для подключения к системам автоматизации.

TTFM 6.1 работает с широким диапазоном размеров труб и материалов, включая углеродистую сталь, нержавеющую сталь, ковкий чугун, кованый чугун с железобетонным покрытием, чугун, ПВХ, PVDF, стекловолокно, медь, латунь, алюминий и трубы со связанными вкладышами, включая эпоксидную смолу, резина и тефлон.

Расходомер TTFM 6.1 Transit Time работает путем измерения «времени прохождения» или «времени полета» для ультразвуковых звуковых импульсов, передаваемых от одного датчика к другому. В зависимости от конфигурации монтажа, сигнал может пересекать трубу один, два или четыре раза. Для измерения расхода время прохождения сравнивается между ультразвуковыми сигналами, проходящими вверх и вниз по течению.

Стандартные функции TTFM 6.1 включают в себя:

• Одна пара ультразвуковых преобразователей SE16B - зажим для труб диаметром от 2 до 48 дюймов (от 50 до 1200 мм)
• Кабели датчика - пара 25 футов / 7,6 м, трехосные с разъемами BNC
• Диапазон расхода: от ± 0,07 до 40 фут / с (от ± 0,02 до 12 м / с)
• Установка - монтажные кронштейны и зажимы датчика из нержавеющей стали, планка выравнивания и комплект силиконовой соединительной муфты
• Корпус - водонепроницаемый, NEMA4X (IP66) полиэстер и поликарбонат
• Дисплей - белый, матрица с подсветкой
• Сумматор - 14 цифр
• Программирование - встроенная 5-кнопочная клавиатура
• Выход - изолированный 4-20 мА (1000 Ом)
• 2 реле управления - 5 ампер, SPDT - программируемые для импульсного выхода пропорционального расхода и / или аварийного сигнала расхода
• Потребляемая мощность - 100-240 В переменного тока, 50/60 Гц, максимум 10 ВА (опционально: 9-36 В постоянного тока, максимум 10 Вт)
• Data Logger - объем памяти 128 МБ, 26 миллионов точек данных, форматируемый как .csv или .lg2 для программного обеспечения Greyline Logger
• Электрическая защита от перенапряжения и фильтры RFI - переменный ток, датчик, 4-20 мА
• Опции Plug-and-Play, включая выход MODBUS RTU и дополнительные реле управления

Область применения УЗ расходомера TTFM 6.1:

Настоящая спецификация охватывает накладной ультразвуковой расходомер с транзитным временем, производимый Greyline Instruments, Largo, Флорида / Long Sault, Онтарио. Счетчик должен обеспечивать неинтрузивное измерение расхода, указание направления, суммирование объема и передачу расхода по полной трубе.

Технические характеристики расходомера TTFM 6.1:

• А. Ультразвуковой расходомер должен иметь точность ± 1% показаний или ± 0,015 фут / с (± 0,0046 м / с), в зависимости от того, что больше. Имеют повторяемость и линейность ± 0,25%.
• Должен работать на относительно чистых жидкостях в полных трубах с содержанием твердых частиц или пузырьков газа менее 2% при скоростях потока от ± 0,07 до 40 фут / с (± 0,02 до 12 м / с).
• Работают на любом металлическом или пластиковом звуковом проводящем материале, включая углеродистую сталь, нержавеющую сталь, ковкий чугун, ковкий чугун с железобетоном, чугун, ПВХ, ПВДФ, стекловолокно, оцинкованную сталь, медь, латунь и трубы со связанными вкладышами, включая эпоксидную смолу, резину и тефлон.
• Ультразвуковой расходомер должен быть оптимизирован и предварительно запрограммирован для применения, когда во время заказа предоставляется информация, такая как материал трубы, размер трубы, толщина стенки, тип жидкости, температура жидкости и максимальный расход.

Б. ПРЕОБРАЗОВАТЕЛИ (ДАТЧИКИ ПОТОКА)

• Расходомер должен иметь сдвоенные передающие / приемные, зажимные преобразователи.
• Преобразователи должны работать непрерывно при температуре от -40 ° F до 300 ° F (от -40 ° C до 150 ° C).
• Стандартная пара преобразователей должна быть спроектирована для установки на трубы с внутренним диаметром от 2 до 48 дюймов (от 50 до 1200 мм).
• Иметь трехосные кабели длиной 7,6 м от электроники с разъемами BNC к преобразователям.
• Должен включать рекомендованный производителем соединительный состав для датчика. Включает крепеж из нержавеющей стали с трубными зажимами.
• Должен включать в себя уплотнительные оболочки BNC для работы датчика во влажных или погруженных условиях до 10 фунтов на кв. Дюйм (0,75 бар).
• Датчики должны быть оценены как невосприимчивые для местоположений класса I, раздела 2, групп A, B, C & D.

C. ЭЛЕКТРОНИКА

• Электроника должна быть размещена в водонепроницаемом и пыленепроницаемом корпусе из полиэстера и поликарбоната NEMA4X (IP 66) с окном, защищенным от прикосновений, и подходит для настенного монтажа.
• Электроника расходомера должна быть рассчитана на работу при температуре от -5 ° F до 140 ° F (от -20 ° C до 60 ° C). Цепь передатчика и калибровочный стандарт частоты должны иметь кристаллический контроль. Передатчик должен питаться от 100-240 В переменного тока 50/60 Гц, требующего менее 10 ВА.
• Передатчик должен иметь встроенную 5-клавишную систему калибровки с оператором, выбирающим параметры с помощью визуальных подсказок из системы калибровки меню. Системы, требующие калибровки с помощью кодов параметров или внешних калибраторов, не принимаются.
• 4-20 мА должны быть пропорциональны расходу и изолированы, с программируемым смещением нуля и полной шкалы. Максимальная резистивная нагрузка должна составлять 1000 Ом. Он должен включать автоматические высоковольтные выбросы при ударах молнии.
• Электроника должна включать в себя схему подавления шума для фильтрации электрических помех.
• Электроника должна иметь белый матричный ЖК-дисплей с подсветкой, показывающий скорость потока в выбранных пользователем технических единицах, единицах калибровки, состояниях реле, уровне сигнала, измеренной скорости звука в жидкости и 14-значном сумматоре.
• Электроника должна иметь 2 управляющих реле с номиналом 5 ампер SPDT. Реле должны быть программируемыми для импульсного выхода, пропорционального расходу, или в качестве аварийных сигналов расхода с отдельными уставками ВКЛ / ВЫКЛ.
• Электроника должна отображать и суммировать прямой и обратный поток.
• Электроника должна иметь встроенный регистратор данных, способный хранить до 128 МБ данных. Данные можно загружать на флэш-накопитель через порт USB типа A на передней панели счетчика.
• Электроника должна быть модульной и заменяемой на месте с помощью вставных плат. Прибор должен автоматически обнаруживать и загружать меню программного обеспечения для установленных на месте опций.

D. ФАКУЛЬТАТИВНЫЕ ОСОБЕННОСТИ ДЛЯ ВСТАВКИ В СПЕЦИФИКАЦИЮ, КАК ТРЕБУЕТСЯ:

• Кабели преобразователя должны быть трехосными длиной 50 футов (15 м) с соединениями преобразователя BNC.
• Кабели преобразователя должны быть трехосными длиной 100 футов (30 м) с соединениями преобразователя BNC.
• Кабель преобразователя должен иметь длину экранированной трехосной пары до 150 футов (150 м) с распределительной коробкой NEMA4X (IP 66).
• Электроника должна иметь выход MODBUS ® RTU через RS-485 или HART. Точки данных для Modbus должны включать скорость потока, общий расход, средний расход предыдущего дня, общий объем предыдущего дня, сброс сумматора, состояние релейного выхода, уровень сигнала, измеренную скорость звука, время работы, состояние подключения датчика, состояние регистратора и процентный журнал используется. HART должен быть версии 7.0 с файлами DD, совместимыми с Emerson 475 HART Field.
• Датчики должны иметь класс искробезопасности для класса I, раздела 1, групп C и D; Класс II, группы E, F и G; Класс III; Введите 4 опасных места.
• Электроника должна иметь нагреватель с термостатическим управлением, работающий от переменного тока, для защиты от конденсации в местах с температурой ниже -5 ° F (-20 ° C).
• Электроника должна иметь входную мощность 9-32 В постоянного тока, требующую менее 10 Вт.
• Электроника должна иметь 4 дополнительных (всего 6) контрольных реле, SPDT на 5 ампер и программируемых для аварийных сигналов расхода или импульса сумматора расхода.

Е. ПРОИЗВОДИТЕЛЬ

• Прибор должен представлять собой накладной расходомер с транзитным временем модели TTFM 6.1, изготовленный Greyline Instruments, с гарантией на отсутствие дефектов материалов и изготовления в течение одного года.
