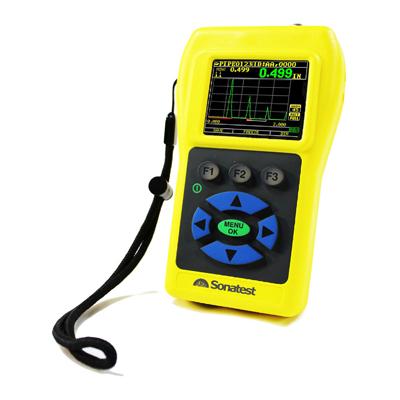

Ультразвуковой толщиномер T-Gage V
Sonatest Ltd. (Великобритания) представляет новую серию портативных ультразвуковых толщиномеров – T-Gage V специально разработанных для измерения толщины изделий из металлов и полимерных материалов.
Назначение: поиск коррозийных повреждений, измерение стенок труб, резервуаров и бойлерных котлов, сосудов работающих под давлением, резервуаров для хранения нефтепродуктов, корпусов судов, контейнеров, пародистиллятных трубопроводов, компрессоров, валов, мостовых металлоконструкций, контроль соединений деталей.
Ультразвуковые толщиномеры этой серии стандартно выпускаются с монохромным дисплеем. Для удобства работы имеется возможность заказа прибора с цветным дисплеем (ультразвуковой толщиномер T-Gage V C), а также с дополнительной функцией индикации A-сканов (ультразвуковой толщиномер T-Gage V W) и B-сканов (ультразвуковой толщиномер T-Gage V DL), функцией сохранения настроек и значений измерений (ультразвуковой толщиномер T-Gage V DL). В приборе предусмотрена возможность активации опций A-скана, B-скана и памяти данных.
Ультразвуковой толщиномер T-Gage V B
Модификация ультразвукового толщиномера T-Gage V B представляет собой базовую модель с возможностью настройки по одной/двум точкам или по скорости ультразвука. Данный вариант является бюджетной моделью ультразвукового толщиномера, рассчитанного на выполнение стабильных, точных измерений толщины изделий при одностороннем доступе. Выпускаемый в корпусе из ударопрочного пластика и оснащённый резиновой кнопочной панелью данный ультразвуковой толщиномер имеет простой рабочий интерфейс. Имеется возможность расширения функциональности данной модификации ультразвукового толщиномера с включением функции памяти измерений и настроек.
Ультразвуковой толщиномер T-Gage V
Промежуточный вариант - ультразвуковой толщиномер T-Gage V оснащён функциями, наиболее широко используемыми в толщинометрии, включая измерение в режиме «эхо-эхо» (E-E). В число указанных функций ультразвукового толщиномера входят увеличение/уменьшение усиления сигналов, вибрационная и световая сигнализация, а благодаря функции «хранитель ПЭП» оператор толщиномера получает уведомление о необходимости замены изношенного преобразователя. Доступен также простой способ расширения функциональности прибора с помощью кодов активации, позволяющих включить опцию A/B-скана и память данных.
Ультразвуковой толщиномер T-Gage V DL
Модификация ультразвукового толщиномера T-Gage V DL включает все функции описанных выше модификаций ультразвуковых толщиномеров и имеет память настроек и измерений объёмом до 50 000 значений, функцию построения B-скана по времени или с помощью кодировщика положения. В комплект поставки ультразвукового толщиномера входит программа обработки данных XL Data.
Другие модификации ультразвукового толщиномера T-Gage V:*
Ультразвуковой толщиномер T-Gage V C: E-E, цветной дисплей
Ультразвуковой толщиномер T-Gage V W: E-E, A-скан
Ультразвуковой толщиномер T-Gage V CW: E-E, цветной дисплей и A-скан
Ультразвуковой толщиномер T-Gage V DLC: E-E, память данных, цветной дисплей
Ультразвуковой толщиномер T-Gage V DLW: E-E, память данных, A/B-скан
Ультразвуковой толщиномер T-Gage V DLCW: E-E, цветной дисплей, память данных, A/B-скан
*C=цветной дисплей; DL=память данных/B-скан; W=A-скан
Технические характеристики ультразвукового толщиномера T-Gage V:
Физические характеристики
Масса:
Габаритные размеры:
Диапазон рабочих температур: от -20° до +50°C
Температура поверхности:
Батарея:
Время непрерывной работы:
Дисплей:
Индикация:
Разрешение: 0,01 мм
Распознавание преобразователя:
Установка нуля преобразователя:
Ширина полосы частот: 0,5-20 МГц (-3 дБ)
Скорость измерений:
Регулировка усиления:
Единицы измерения:
Сигнализация: пороговая (минимальная/максимальная толщина), вибросигнализация, звуковая сигнализация, а также включением подсветки кнопочной панели и динамическим изменением цвета формы сигнала.
Кнопочная панель с подсветкой: трехуровневая световая сигнализация для удобства при разбраковке изделий: кнопка F1 = Красный, кнопка F2 = Жёлтый и кнопка F3 = Зелёный.
Эргономика: переключение с кнопочной панели индикации на дисплее для левшей и правшей.
Подсветка дисплея: светодиодная, режимы Вкл/Выкл или автовключение.
Режимы работы
Дифференциальный режим: индикация разницы между действительной и номинальной толщиной заданной оператором.
Режим сканирования: индикация минимальных или максимальных значений толщины на скорости 20 измерений/с
Режим «заморозки»: фиксация индикации на экране.
Режим фиксации: фиксация индикации на экране последнего показания толщины.
Выключение питания: автоматическое по времени (через задаваемый оператором интервал, при отсутствии измерений или нажатия кнопок).
Корпус электронного блока: ударопрочный пластик, пыле-влаго защищенный.
Гарантийный срок эксплуатации: двухлетняя гаранти
Комплект поставки ультразвукового толщиномера T-Gage V B и толщиномера T-Gage V:
Комплект поставки ультразвукового толщиномера T-Gage V DL:
