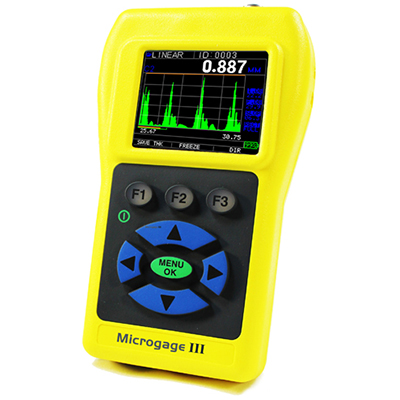

Ультразвуковый толщиномер Microgage III
Серия портативных высокоточных ультразвуковых толщиномеров Microgage III с монохромным или цветным дисплеем, а также с функцией А-скан.
Все ультразвуковые толщиномеры этой серии имеют возможность активации дополнительных функций с помощью ввода специального кода, что позволяет самостоятельно модернизировать прибор после покупки.
Разнообразные функции, выполняемые толщиномерами серии MICROGAGE III, предоставляют пользователю возможность успешно решать множество производственных задач. Например, функция работы ультразвукового толщиномера в режиме эхо-эхо позволяет производить измерение толщины материалов без необходимости снятия лакокрасочных или защитных покрытий.
Отличительные особенности:
Ультразвуковые толщиномеры этой серии представлены семью модификациями, включающими базовую модель (ультразвуковой толщиномер MICROGAGE III B), модель с памятью данных (ультразвуковой толщиномер MICROGAGE III DL), модели с функцией индикации А-скана (ультразвуковой толщиномер MICROGAGE III W), а также с монохромным или цветным (ультразвуковой толщиномер MICROGAGE III C) дисплеем.
Технические характеристики ультразвукового толщиномера Microgage III:
Физические характеристики
Масса: 230 г.
Габаритные размеры: 50,0 (Ш) × 127,0 (В) × 31,8 (Г) мм.
Диапазон рабочих температур: от -20° до +50°C.
Температура поверхности: от -20° до +537°C (зависит от преобразователя).
Диапазон контролируемых толщин (по стали): 0,10-508 мм зависит от материала, температуры и типа применяемого преобразователя.
Диапазон калибровки по скорости ультразвука в материале: 0,508-18,699 мм/мкс.
Питание: щелочные элементы питания 1,5 В типа «AA» 2 шт.
Время непрерывной работы: с монохромным дисплеем в течение 200 ч (40 ч с подсветкой); с цветным дисплеем в течение 40 ч (15 ч с подсветкой).
Дисплей: графический жидкокристаллический монохромный 128 × 64 пикселя, графический цветной на тонкоплёночных транзисторах 220 × 170 пикселей.
Индикация: акустический контакт ПЭП, минимальная, максимальная толщина, индикация крупными цифрами текущего показания при одновременной индикации минимального значения, скорость ультразвука, нуля ПЭП, калибровка, единицы измерения, «заморозка» и «разморозка» экрана, процентная величина уровня разряда батареи, регулировка усиления, режим «эхо-эхо», символьная индикация.
Единицы измерения: миллиметры/дюймы/микросекунды.
Выбор языка интерфейса: английский, немецкий, французский, испанский, чешский, финский и др.
Разрешение: 0,001 мм или 0,01 мм, по выбору оператора.
Распознавание преобразователя: выбор из списка в меню.
Установка нуля преобразователя: автоматическая.
Сохранение настроек: возможность сохранения до 30 пользовательских настроек с параметрами контроля, такими как скорость ультразвука в материале, коэффициент усиления, диапазон контролируемых толщин и др.
Режимы измерений
Класс 1: от зондирующего импульса до первого отражённого донного сигнала.
Класс 2: от эхосигнала границы раздела сред до первого донного отражённого сигнала.
Класс 3: от двух донных эхосигналов (измерение через покрытие).
Ширина полосы частот: 0,5-30 МГц (-3 дБ).
Генератор импульсов: прямоугольные импульсы с регулировкой напряжения от 30 до 120 В.
А-скан: индикация в реальном времени.
Детектирование сигналов: радиосигнал, полное детектирование, положительная полуволна, отрицательная полуволна.
Регулировка усиления: автоматическая, ручная с шагом в 1 дБ или трехступенчатая регулировка (низкий, стандартный и высокий уровень).
Временная регулировка усиления (ВРЧ): задается путем ввода начального усиления, заданием наклона ВРЧ в дБ/мкс и ввода конечного значения усиления.
B-скан: построение сечения контролируемого изделия вдоль направления сканирования.
Скорость измерений: 4 изм/с или 20 изм/с в ускоренном режиме.
Сигнализация: пороговая (минимальная/максимальная толщина), вибросигнализация, звуковая сигнализация, а также включением подсветки кнопочной панели и динамическим изменением цвета формы сигнала.
Кнопочная панель с подсветкой: трехуровневая световая сигнализация для удобства при разбраковке изделий: кнопка F1 = Красный, кнопка F2 = Жёлтый и кнопка F3 = Зелёный.
Подсветка дисплея: светодиодная, режимы Вкл/Выкл или автовключение.
Эргономика: прибор адаптирован для работы как правой, так и левой рукой.
Выключение питания: автоматическое по времени (через задаваемый оператором интервал 1-31 минута, при отсутствии измерений или нажатия кнопок, а также отмена выключения питания).
Режимы работы
Дифференциальный режим: индикация разницы между действительной и номинальной толщиной заданной оператором.
Режим сканирования: одновременная индикация минимальных или максимальных значений толщины на скорости 20 измерений/с .
Режим «заморозки»: фиксация индикации на экране (для измерения объектов с высокой температурой).
Режим фиксации: фиксация индикации на экране последнего показания толщины в виде негативного изображения.
Корпус электронного блока: ударопрочный пластик, пыле-влаго защищенный.
Комплект поставки:
Программа обработки данных Data XLS и кабель для подключения к ПК поставляется только в комплекте с модификациями ультразвукового толщиномера DL
