Артикул: 001086
|
Тип оборудования: Толщиномер ультразвуковой
Производитель: Восток-7
Модель: В7-297
Гарантия: 1 год
Описание толщиномера В7-297:
Назначение средства измерений: толщиномеры ультразвуковые В7-297 предназначены для измерений толщины изделий из различных металлов и их сплавов, пластмасс, керамик, композитов, эпоксидных смол, стекла и других материалов, изготовленных из материалов с затуханием ультразвуковых колебаний, в том числе изделий с корродированными поверхностями или поверхностей с неметаллическим покрытием (лак, краска, изоляция) при одностороннем доступе к поверхности контроля.
Толщиномеры предназначены для измерения толщины изделий с плоской и цилиндрической выпуклой поверхностями со стороны контакта с ультразвуковым преобразователем. Толщиномеры предназначены для эксплуатации в лабораторных и цеховых условиях, допускается использование прибора в полевых условиях.
Толщиномеры могут работать с разными типами ультразвуковых пьезоэлектрических преобразователей (ПЭП), предназначенными для измерения конструкционных изделий различной толщины и состоянием поверхности: с высокой температурой, корродированными или с покрытием.
Принцип действия толщиномеров основан на ультразвуковом эхо-импульсном методе неразрушающего контроля. В основе метода лежит измерение времени двойного прохода ультразвуковых волн через объект контроля (ОК), которое, при известной скорости распространения ультразвуковых волн в материале, пересчитывается в значение толщины.

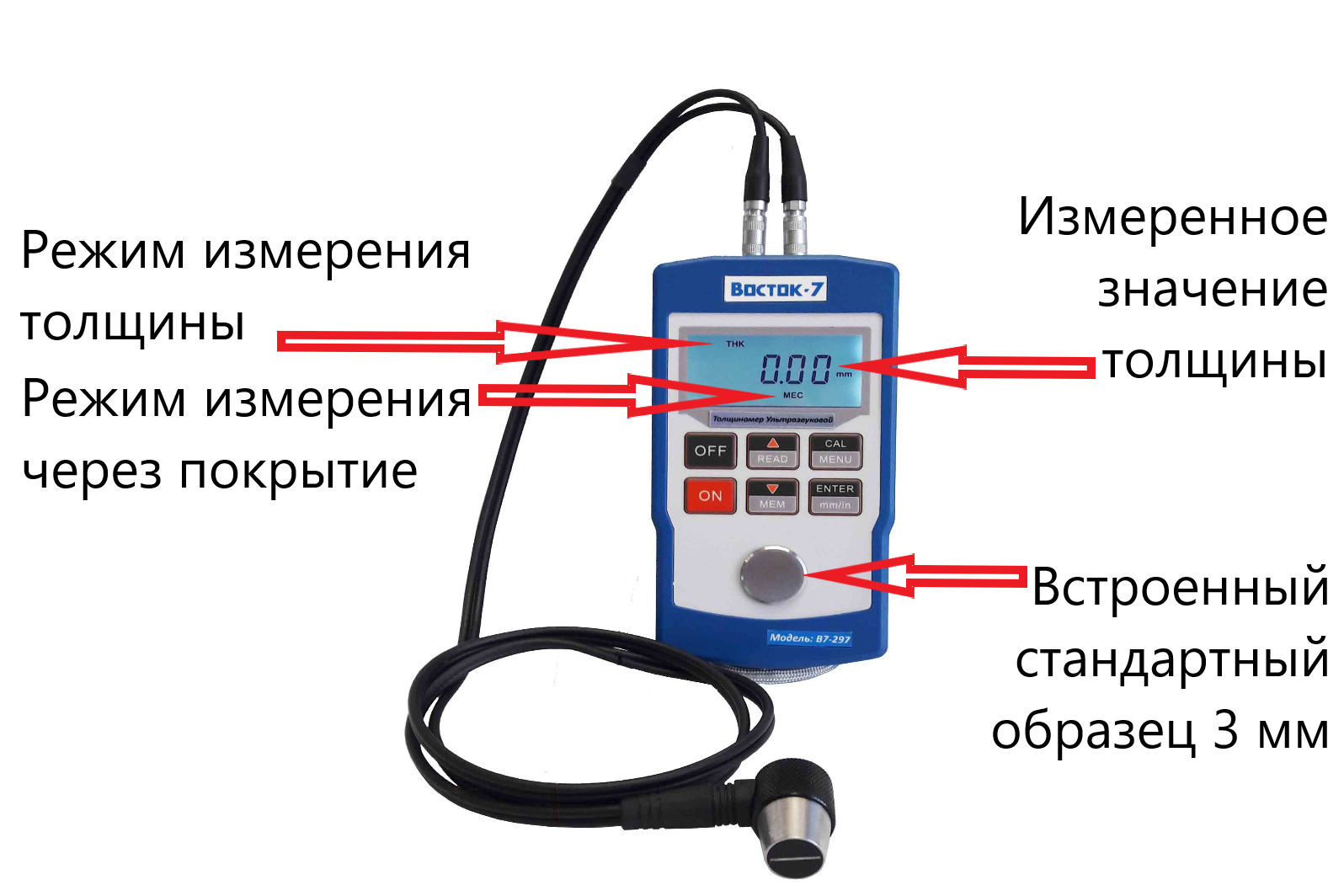

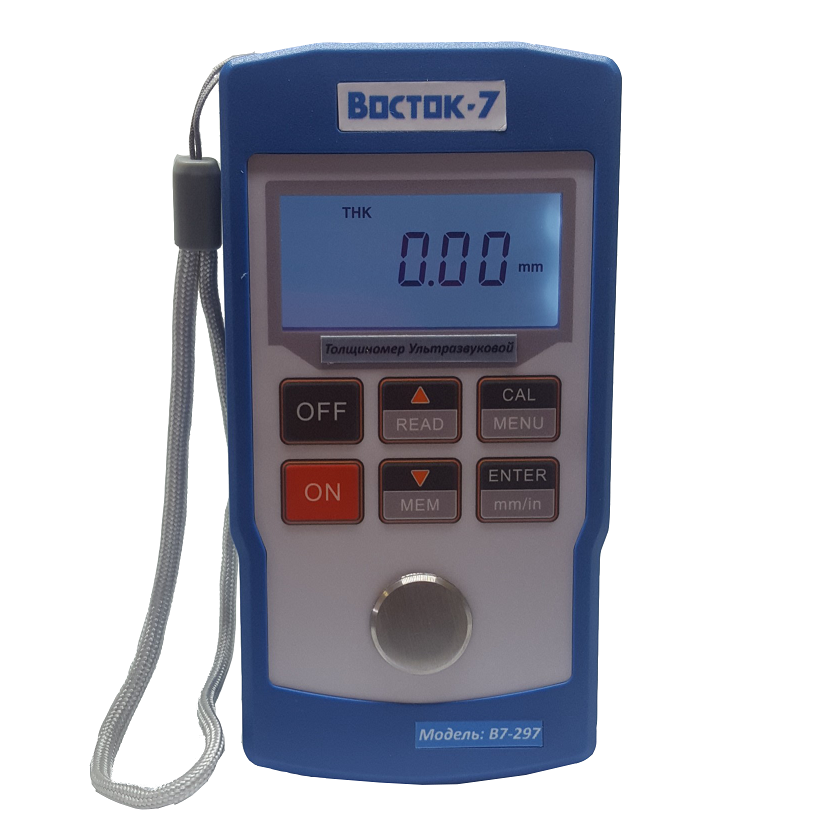

Конструктивно толщиномеры состоят из электронного блока, имеющего дисплей и пленочную клавиатуру управления, и ультразвукового преобразователя, подключаемого к электронному блоку при помощи кабеля. В лицевую панель корпуса толщиномеров встроена стальная пластина толщиной 3 мм, предназначенная для калибровки задержки в призме преобразователя. На дисплее отображаются результаты измерений и другая служебная информация, необходимая для управления толщиномером.

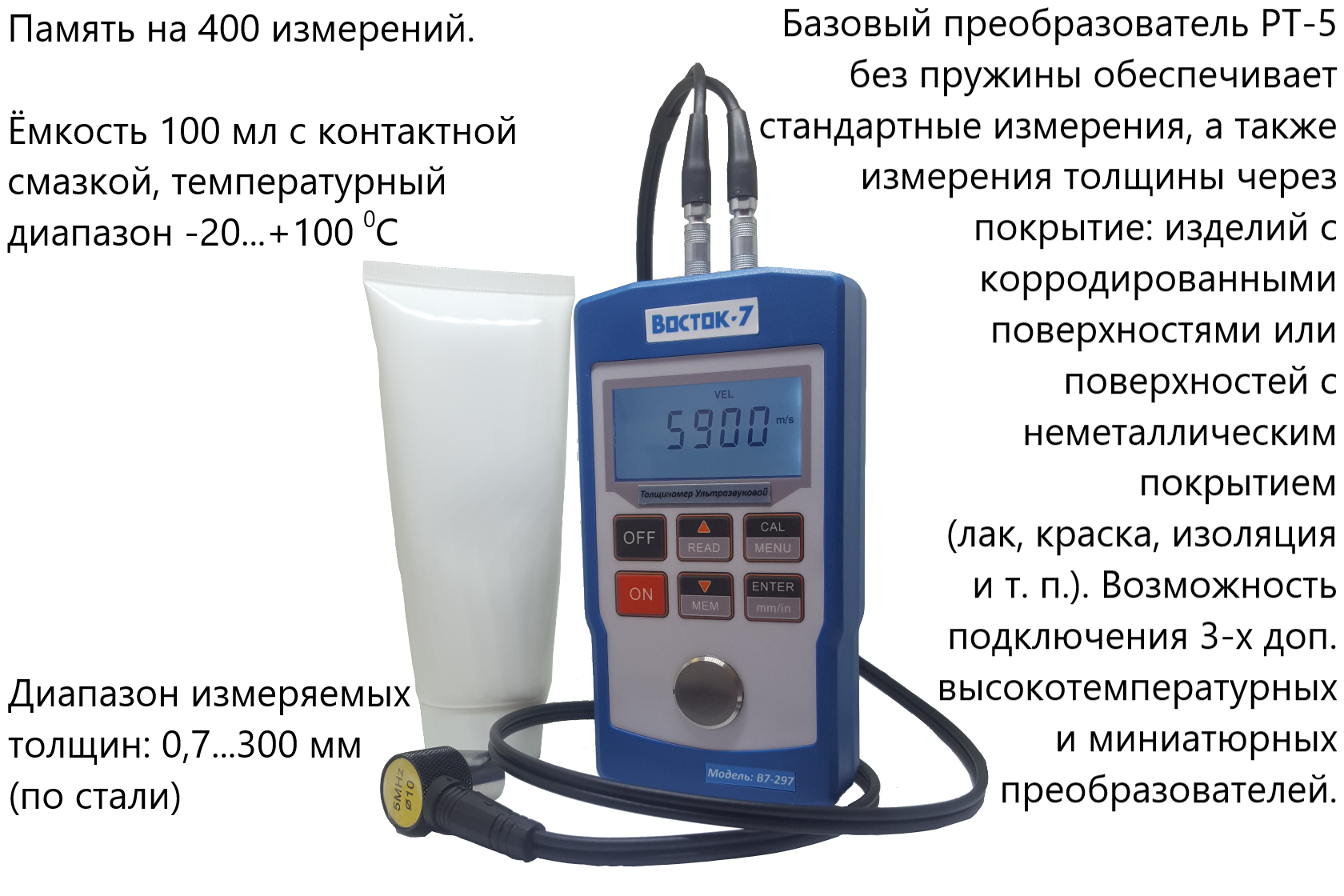

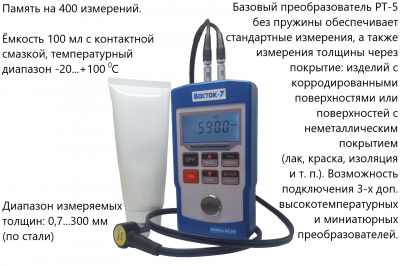

Толщиномеры ультразвуковые В7-297 измеряют толщины металлических и неметаллических изделий в диапазоне от 0,7 до 300 мм (по стали) с 4 различными типами преобразователей для стандартных (от -10 0С) и высокотемпературных (до 400 0С) поверхностей; миниатюрные преобразователи для измерения тонкостенных труб или труб с малой кривизной стенки и через покрытие, в т. ч. коррозию. Память на 400 измерений. Базовый преобразователь РТ-5 без пружины обеспечивает стандартные измерения, а также специализированные измерения толщины через покрытие: изделий с корродированными поверхностями или поверхностей с неметаллическим покрытием (лак, краска, изоляция и т. п.). Специализированные режим двойного эхо-сигнала (через покрытие): при измерении обычным толщиномером толщины основного металла, покрытого защитным покрытием или краской, может возникнуть значительная ошибка, а при использовании двойного эхо-сигнала можно точно измерить фактическую толщину основного металла без необходимости удаления с него покрытия или нарушения поверхности. Также эта функция используется при измерении глубоко корродированных изделий – остаточной толщины стенок в местах, подверженных коррозийному износу (трубы, сосуды давления и др.).
Технические характеристики В7-297:
|
Наименование |
Параметр |
|
|
Диапазон измерения толщины, мм: преобразователь РТ-5 по стали через покрытие, в т. ч. коррозию
преобразователь GT-5 преобразователь XT-5 |
от 2,0 до 300,0 от 3,0 до 35,0
от 2,0 до 100,0 от 0,7 до 90,0 |
|
|
Точность (дискретность, шаг отсчёта) измерения, мм |
0,1 / 0,01 |
|
|
Пределы допускаемой абсолютной погрешности измерений толщины (по стали), мм - преобразователь PT-5 в диапазоне измерений от 2,0 до 10,0 мм включ. в диапазоне измерений св. 10,0 до 300,0 мм - преобразователь GT-5 в диапазоне измерений от 2,0 до 9,0 мм включ. в диапазоне измерений св. 90,0 до 100,0 мм - преобразователь XT-5 в диапазоне измерений от 0,7 до 40,0 мм включ. в диапазоне измерений св. 40,0 до 90,0 мм H – измеренное значение толщины, мм |
±0,5 ±(0,01H+1)
±(0,005H+0,1) ±(0,01H+1)
±(0,005H+0,1) ±(0,01H+1)
|
|
|
Радиус кривизны поверхности полого цилиндра (стальной трубы), min, мм - для преобразователя с частотой 2 и 5 МГц |
20 |
|
|
Толщина стенки полого цилиндра (стальной трубы) при минимальном радиусе кривизны, min, мм - для преобразователя с частотой 2 и 5 МГц |
1.2 |
|
|
Диапазон измерения скорости ультразвука, м/с |
1000…9999 |
|
|
Шероховатость поверхности со стороны ввода УЗК, max, Rz мкм |
80 |
|
|
Шероховатость поверхности со стороны, противоположной стороне ввода УЗК, max, Rz мкм |
160 |
|
|
К-во дополнительных подключаемых преобразователей, в т. ч. высокотемпературных (*) |
3 (1*) |
|
|
Длина кабеля преобразователя, не менее, мм |
900 |
|
|
Температура поверхности контролируемых изделий, °С |
-10…+60 (+400*) |
|
|
Память |
400 значений |
|
|
Температурный диапазон окружающей среды при работе толщиномера, °С |
0…+35 |
|
|
Верхнее значение относительной влажности при 35 °С, % |
90 |
|
|
Элементы питания: от батарей или аккумуляторов |
2 шт. 1,5 V тип АА |
|
|
Время работы при полной зарядке и выкл. подсветке экрана, ч |
не менее 90 |
|
|
Время авто выключения прибора, мин |
3 |
|
|
Гарантийный срок эксплуатации, мес |
12 |
|
|
Габаритные размеры Д*Ш*В, мм |
70*30*125 |
|
|
Масса прибора (без элементов питания), кг |
0,25 |
|
Производитель- РФ: ВОСТОК-7
Габариты, мм- 70*30*125
Вес, кг- 0,25
|
Толщиномер В7-297. Типы преобразователей с характеристиками |
||||||
|
Модель |
Диапазон по стали, мм |
Ø контактного элемента, мм |
Частота, МГц |
Рабочая температура 0С |
Мин. предел*, мм |
Назначение, описание. |
|
Преобразователи для стандартных измерений |
||||||
|
РТ-5 без пружины** |
2…300 |
10 |
5 |
-10…+70 |
20х3 |
Входит в базовый комплект В7-297. Дополнительный режим измерения толщины через покрытие: изделий с корродированными поверхностями или поверхностей с неметаллическим покрытием (лак, краска, изоляция и т. п.). |
|
РТ-5 с пружиной** |
1…300 |
10 |
5 |
-10…+70 |
20х3 |
По заказу: преобразователь помещён внутрь каретки с пружиной. Каретка имеет боковые цилиндрические выемки для удобства измерения на прутках и тонких трубах. Встроенные пружины обеспечивают плотное прилегание преобразователя к криволинейной поверхности трубы или гиба с нормированным усилием, что даёт возможность контролировать изогнутые поверхности в широком диапазоне диаметров. |
|
ХТ-5** |
0,8…90 |
6 |
5 |
-10…+70 |
20х3 |
По заказу: миниатюрный датчик для измерения в малых трубах |
|
Преобразователи для высокотемпературных поверхностей |
||||||
|
GT-5** |
2…300 |
12 |
5 |
0…+400 |
20х3 |
По заказу. |
Мин. предел*- мин. радиус кривизны х мин. толщина стенки полого цилиндра (стальной трубы) при минимальном радиусе кривизны.
** - типы преобразователей, на которые оформляется поверка толщиномера.

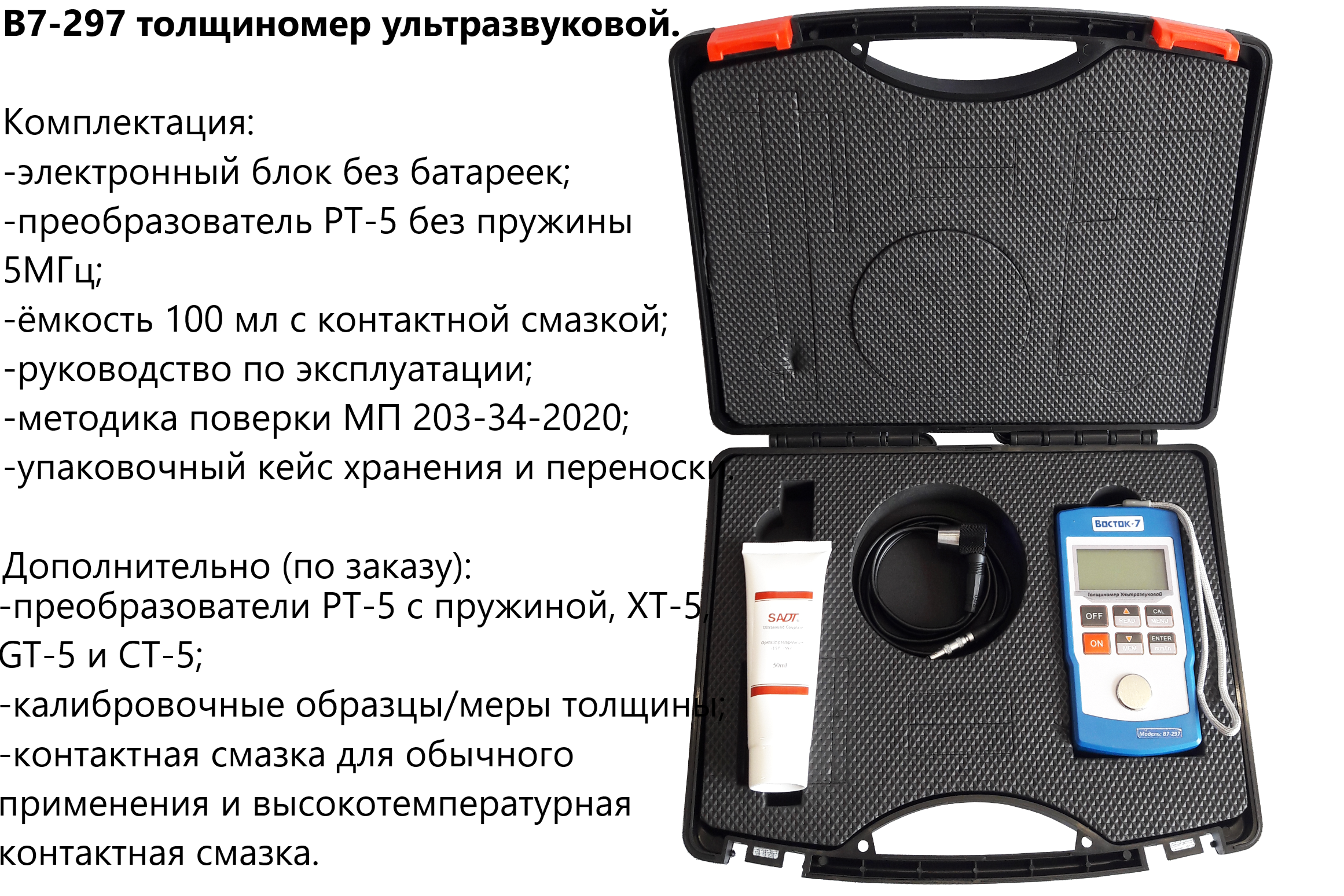

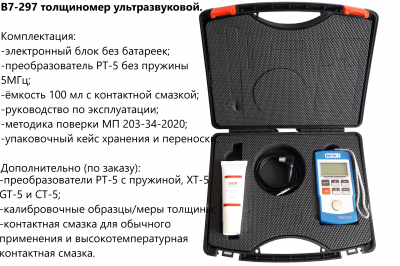

Комплект поставки ультразвукового толщиномера В7-297:
|
Базовая комплектация: |
К-ВО |
|
Блок электронный без батареек |
1 шт. |
|
Преобразователь РТ-5 без пружины (базовый) 5 МГц |
1 шт. |
|
Ёмкость 100 мл с контактной смазкой |
1 шт. |
|
Руководство по эксплуатации |
1 экз. |
|
Методика поверки |
1 экз. |
|
Упаковочный кейс для хранения и переноски |
1 шт. |
|
Дополнительная комплектация (по заказу): |
|
|
Преобразователи различного назначения: РТ-5 с пружиной, ХТ-5, GT-5 и CT-5 |
На заказ |
|
Калибровочные образцы / меры толщины |
На заказ |
|
Контактная смазка для обычного применения и высокотемпературная контактная смазка |
На заказ |
|
