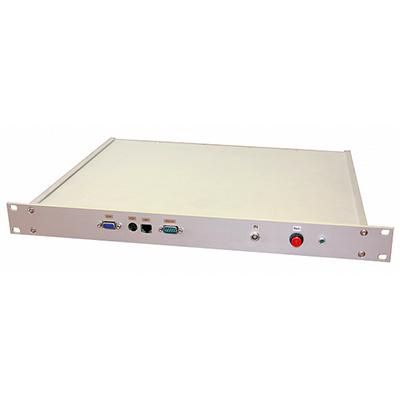

Дефектоскоп вихретоковый промышленный ВЕКТОР-60А

Новая модель вихретокового дефектоскопа ВЕКТОР версии 60А предназначена для автоматизации процесса вихретокового контроля в установках, конструктив которых базируется на стандартных 19" стойках.

Дефектоскоп представляет собой программно управляемое устройство без экрана, передающее информацию по высокоскоростному интерфейсу Ethernet. Может поставляться как в одноканальной версии, так и в версии до 8-ми коммутируемых каналов контроля.

С дефектоскопом ВЕКТОР-60А могут использоваться любые накладные или проходные вихретоковые дифференциальные и абсолютные преобразователи, работающие на частотах от 10 Гц до 20 МГц. С использованием открытого кода можно строить любые системы автоматизированного контроля.

Отличительные особенности вихретокового промышленного дефектоскопа ВЕКТОР-60А:

• Программное управление с помощью специального ПО
• Компактная версия для мобильных автоматизированных систем
• Режим синхронизации для работы с деталями вращения
• Возможность контроля различных углепластиков
• Контроль композитов на расслоения с использованием импедансных преобразователей
• Возможность построения пользовательской системы с любым ПО собственной разработки
• Форм-фактор 1U
• Высокоскоростная шина Ethernet
• Богатые функциональные возможности и широкий круг решаемых задач
• Возможность подключения различных вихретоковых преобразователей
• Интеграция в любые системы на основе открытого кода

Области применения:

• Машиностроение
• Энергетика
• Металлургическая промышленность
• В железнодорожном, авиационном, автомобильном и трубопроводном видах транспорта для контроля изделий основного производства и технологического оборудования

Технические характеристики вихретокового промышленного дефектоскопа ВЕКТОР-60А:

Диапазон регулировки усиления

от 0 до 70 дБ, с шагом 0.1, 1, 2, 6 и 10 дБ

Диапазон регулировки предварительного усилителя

от 0 до 40 дБ, с шагом 0.1, 1, 2, 6 и 10 дБ

Диапазон изменения частоты

от 1 Гц до 20 МГц, с шагом 1, 10,100 и 1000 Гц

Регулировка амплитуды возбуждения преобразователя

12.5%, 25%, 50%, 100%
Диапазон изменения фазы вектора

0 - 359 град.

Фильтр НЧ

регулируемый от 5 до 1000 Гц

Фильтр ВЧ

регулируемый от 2,5 до 500 Гц

Режим работы
 стандартный, синхро-режим

Типы преобразователей

дифференциальный, абсолютный, роторный
Экран

нет

Порты

Ethernet, COM, VGA, PS/2
Количество каналов контроля

от 1 до 8, в зависимости от версии
Разъемы преобразователей

1 x Lemo 6 pin
Внешнее питание

блок питания 12-24 В

Диапазон рабочих температур

от 10º C до +55° C

Размер (Д x В x Ш)

485 х 43,7 х 345 мм, 1U размер для 19" стойки
Масса

не более 3 кг

Вихретоковый дефектоскоп ВЕКТОР сертифицирован Федеральным Агентством по Техническому Регулированию и Контролю и зарегистрирован в Государственном реестре средств измерений под №33845-12.
