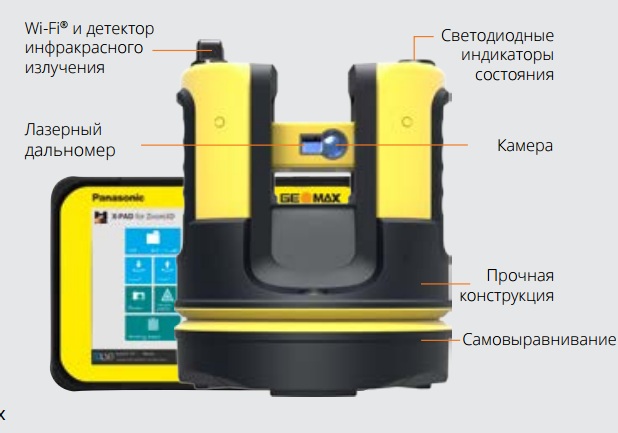

Geomax Zoom3D – это удобная в использовании инновационная система для быстрых 3D измерений. Принцип работы Zoom3D аналогичен роботизированному тахеометру. Для начала работ необходимо установить и включить прибор и можно приступать к сьемке или разбивке проекта, управляя процессом с помощью планшета. Zoom3D сочетает широкий функционал и простоту управления и может применяться как внутри помещений, так и на строительной площадке.
Быстрая настройки оборудования обеспечивается функцией автоматического горизонтирования и технологией «Подключи и работай». Основными функциями бортового программного обеспечение измерения являются сьемка, разбивка, перенос отвеса точек. ПО иммет возможность экспорта данных измерений в распространенные форматы.
Для выполнения работ вне помещения система Zoom 3D имеет модификацию Robotic. Благодаря технологии распознавания цели Zoom3D автоматически наводится на центр специальной марки, выполняет слежение за ней и позволяет выполнять съемку и разбивку в радиусе до 50 метров от устройства.
|
УГЛОВЫЕ ИЗМЕРЕНИЯ |
|
|
Диапазон измерений |
По горизонтали 360°, по вертикали 250° |
|
Точность |
5˝, эквивалентно 1.2 мм на 50 м |
|
ЛАЗЕРНЫЙ ДАЛЬНОМЕР |
|
|
Тип |
Коаксиальный, красный лазер видимого диапазона |
|
Диапазон измерений |
0,5 - 50 м |
|
Класс лазера |
2 |
|
Тип лазера |
650нм; < > |
|
ø лазерного пучка (на расстоянии) |
10 м: ~7 мм ×7 мм 30 м:~9 мм ×15мм |
|
ТОЧНОСТЬ ИЗМЕРЕНИЯ РАССТОЯНИЯ* |
|
|
В сочетании угла и расстояния |
10 м 30 м 50 м Порядка 1 мм 2 мм 4 мм |
|
КОМПЕНСАТОР |
|
|
Диапазон самовыравнивания |
±3° |
|
Точность |
10˝, эквивалентно 2.5 мм на 50 м |
|
ЦИФРОВОЙ ПОИСК ЦЕЛИ |
|
|
Увеличение / Поле зрения ( 10 м) |
1× / 3.40 м ×2.14 м 2× / 1.70 м ×1.07 м 4× / 0.85 м ×0.54 м 8× / 0.42 м ×0.27 м |
|
НАСТРОЙКА КРУГЛОГО УРОВНЯ |
|
|
Точность |
1°/мм |
|
УПРАВЛЕНИЕ |
|
|
Кнопки управления |
1 кнопка включения/выключения |
|
Интерфейс |
USB тип B, штепсель питания |
|
КОММУНИКАЦИОННЫЕ УСТРОЙСТВА |
|
|
Кабель USB: |
USB типа Micro-B и типа А; WLAN |
|
Беспроводная связь |
диапазон 50м ** |
|
ПИТАНИЕ |
|
|
Внутренняя батарея |
Литий-ионный аккумулятор 14,4 В / 63 Wh |
|
Внешнее питание |
24 В пост. тока, 2,5A, время зарядки 8 ч |
|
Время работы |
8 ч |
|
РАЗМЕРЫ И УСЛОВИЯ ЭКСПЛУАТАЦИИ |
|
|
Габаритные размеры |
Высота 215.5 мм, ø 186.6 мм |
|
Вес |
2,8 kg |
|
Температура работы |
от – 10°C до 50°C |
|
Температура хранения |
от – 25°C до 70°C |
|
Класс защиты |
IP54 (IEC 60529) |
|
Крепление |
Резьба 5/8 дюйма |
|
ДИСТАНЦИОННОЕ УПРАВЛЕНИЕ |
|
|
Диапазон |
50 м ** |
|
Интерфейс |
Инфракрасная система (ИК) |
|
Время работы |
1 AA, 1.5 V |
Zoom3D в кейсе
контроллер
источник питания
2 USB кабеля
силовой кабель
RM100 дистанционное управление
USB флешка
внешний Wi-fi usb адаптер
CD с данными
инструкции
сертификат
|
