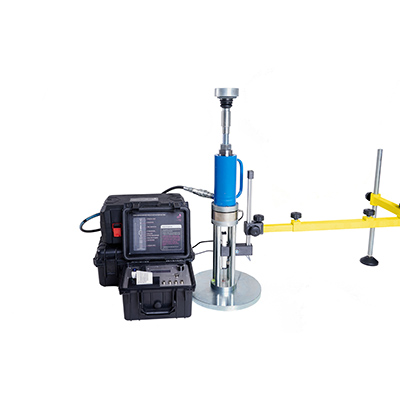

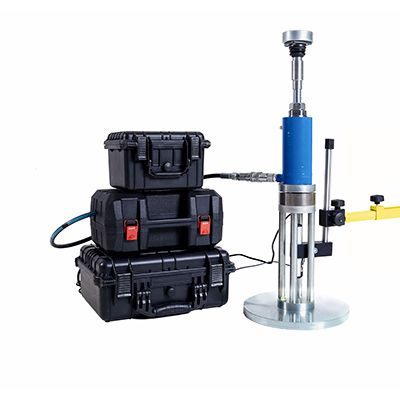

Статический плотномер Упор-1
Прибор для статического определения деформационных свойств грунтов и дорожных одежд — статический плотномер. Для проведения испытаний по методикам: ГОСТ Р 59866-2022, ПНСТ 311-2018, ОДМ 218.5.007-2016, DIN 18134, ГОСТ 20276.1-2020.
Принцип работы:
Упор-1 использует самый достоверный способ определения деформационных характеристик. По нему рассчитываются корректирующие коэффициенты на динамические методы. В ходе подачи системы давлений на опорную плиту датчик линейных перемещений фиксирует деформации покрытия. На основе зависимости нагрузка/осадка вычисляются модуль деформации, модуль упругости и относительный показатель уплотнения.
Отличительные особенности:
- Отечественное производство - есть возможность оперативно связаться с поставщиком и получить консультацию
- Достоверные измерения (благодаря калибровке в условиях, которые приближены к эксплуатационным)
- Опция авторежима
- Компактность. Разбирается по частям и хранится в трех ударопрочных кейсах и чехле
- Небольшой вес
Технические характеристики плотномера:
Вес контроллера штампового опыта — 5 кг, опорной штамповой плиты диаметром 300 мм — 17 кг, ручного насоса — 11 кг, реперной системы — 11 кг, кейса под датчики и вспомогательного оборудования — 15 кг, автоматической гидравлической станции — 5 кг, гидроцилиндр — 7 кг, комплекта резервного питания — 7 кг.
Габариты контроллера штампового опыта — 270х250х180, опорной штамповой плиты диаметром 300 мм — 300х300х310, ручного насоса — 550х170х200, реперной системы — 1300х250х80, кейса под датчики и вспомогательного оборудования— 400х330х180, автоматической гидравлической станции — 360х260х180, гидроцилиндр — 100х100х180, комплекта резервного питания — 270х250х180.
Нагрузка автоматизированная подача усилия — до 50 кН при реализации методики 300 штамп, подача ручным насосом — до 100 кН, при реализации методики 600 и 763 штамп с возможностью расширения до 200 кН для реализации методики ГОСТ 20276
Погрешность измерения осадки Не более 0,04 мм
Длина хода силового привода 100 мм
Срок автономной работы 3 суток
Возможность подключения дополнительных датчиков До 4
Аттестация при помощи измерительного оборудования Есть
Опционал Wi-Fi, GPS- и GSM-модули
Комплект поставки:
- Контроллер штампового опыта,
- Ручной насос,
- Автоматическая гидравлическая станция,
- Встроенный принтер для печати протоколов,
- Электронные датчики
