Сканеры TSE-01/02 – сканеры для реализации метода фазированной решетки и TOFD-метода при ручном ультразвуковом контроле.

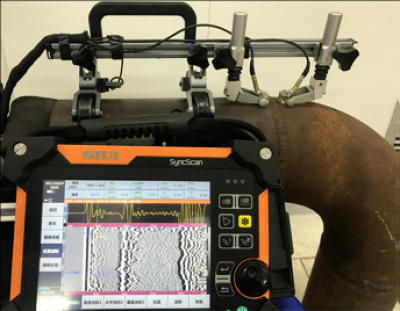

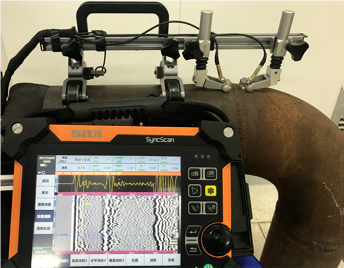

При проведении диагностирования трубных обвязок на объектах газовой и нефтяной отрасли, особое внимание уделяется контролю фасонных изделий (отводов, поворотов и т.д.), как наиболее нагруженных элементов всей системы. Сканеры TSE-01/02 специально разработаны для ручного ультразвукового контроля сварных соединений приварки фасонных изделий в виде отводов, поворотов труб диаметром от 168 мм методами фазированной решетки и TOFD-методом.
- Магнитные колеса позволяют удерживать сканер на объекте контроля.
- Крепежная рейка позволяет устанавливать датчики на необходимом расстоянии от сварного соединения.
- Прижимной механизм позволяет создать хороший контакт датчика с объектом контроля.
- Возможность менять конфигурацию, исходя из требований контроля
Технические характеристики:
|
Вес
|
0.3 кг
|
|
Размер
|
400х130х135 мм
|
|
Размер упаковки
|
-
|
|
Сканирование
|
прямолинейное
|
|
Шаг энкодера
|
012 мм/шаг
|
|
Класс защиты
|
IP68
|
|
Применение на объектах контроля
|
Пластина, труба диаметром > 168 мм
|
