Назначение средства измерений:

Меры твёрдости образцовые Роквелла МТР-Ч (далее - меры твёрдости) предназначены для воспроизведения твёрдости по шкалам Роквелла.

Описание средства измерений:

Меры твёрдости применяются при калибровке (не поверке) приборов для измерения твёрдости металлов по методу Роквелла (ГОСТ 9013-59) в лабораторных и цеховых условиях. Меры твёрдости эксплуатируются с твердомерами всех типов: стационарными, переносными и портативными.

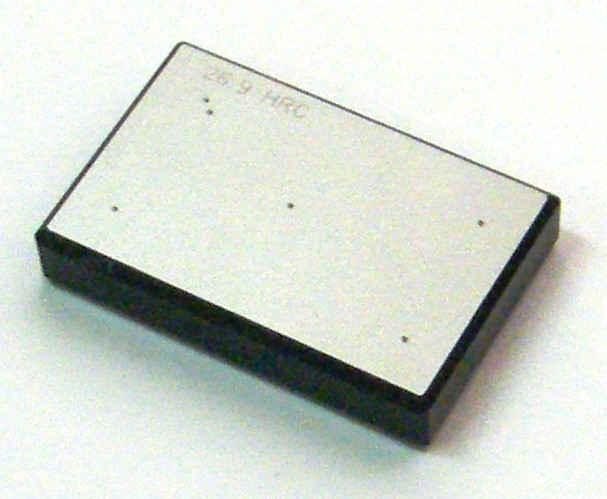

Меры твёрдости изготавливаются в виде плиток прямоугольной формы с одной рабочей поверхностью из качественной углеродистой или легированной стали, метрологические характеристики мер соответствуют ГОСТ 9031-75 «Меры твёрдости образцовые. Технические условия». На рабочей поверхности каждой меры твёрдости имеется 5-6 отпечатков, произведённых в процессе первичной калибровки меры при выпуске из производства.

Маркировка: на боковой поверхности выгравирован идентификационный порядковый номер меры твёрдости, на рабочей поверхности выгравировано значение твёрдости и обозначение шкалы твёрдости.

Реализация:

Меры твёрдости образцовые Роквелла МТР-Ч реализуются поштучно. По желанию заказчика меры твёрдости могут комплектоваться в виде наборов, согласно традиции советских времён, где в комплект с маркировкой "МТР-1" входили следующие 5 шт. мер твёрдости:

• 83±3 HRA

• 90±10 HRB

• 25±5 HRC

• 45±5 HRC

• 65±5 HRC

Гарантии изготовителя:

Меры твёрдости эталонные Роквелла МТР-Ч по своим метрологическим характеристикам соответствуют требованиям ГОСТ 9031-75 при соблюдении условий эксплуатации и хранения, установленных указанным стандартом.

Гарантийный срок эксплуатации и хранения - два года со дня градуировки мер твёрдости.

Особенности измерения на мерах твёрдости Роквелла:

ГОСТ 9013-59 п. 4.6. "Расстояние между центрами двух соседних отпечатков должно быть не менее четырёх диаметров отпечатка (но не менее 2 мм). Расстояние от центра отпечатка до края образца должно быть не менее 2,5 диаметра отпечатка (но не менее 1 мм)."

Исходя из этого требования допустимое количество отпечатков на мере твёрдости Роквелла определяется размером рабочей поверхности этой меры, диаметром шарика в наконечнике (для шкалы HRB) и прилагаемой нагрузкой. Для удобства потребителей некоторые зарубежные производители гравировкой наносят на рабочую поверхность сетку из квадратов с тем, чтобы оператор твердомера производил индентирование наконечника в центр каждого квадрата. Такой дизайн полностью решает проблему соблюдения дистанции между соседними отпечатками и краем рабочей поверхности для всех типов мер твёрдости Роквелла. Зарубежные меры твёрдости с такой сеткой можно заказать тут.
