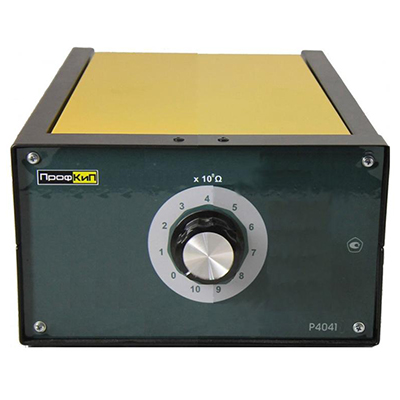

Магазин сопротивлений ПрофКиП Р4041

Магазины сопротивлений предназначены для воспроизведений электрического сопротивления постоянному току. Принцип действия магазинов сопротивлений заключается в воспроизведении необходимых значений сопротивлений с помощью резистивных элементов.

Конструктивно магазины сопротивлений состоят из последовательно соединенных равнономинальных прецизионных резисторов, установленных в каждой декаде. Переключатели ступеней каждой декады, имеют одиннадцать фиксированных рабочих положений, в каждом из которых в цепь подключается определенное количество резистивных элементов по сокращенной схеме таким образом, чтобы величина установленного сопротивления соответствовала указанному на передней панели.

Технические характеристики магазина сопротивлений ПрофКиП Р4041:

• Количество декад: 1
• Диапазон воспроизведения сопротивления, Ом: 107
• Класс точности: 0,05
• Номинальное значение напряжения при включении не менее одной ступени декады, кВ: 3.0
• Габаритные размеры (В×Ш×Д), мм, не более: 130×307×225
• Масса, кг, не более: 5
• Условия эксплуатации:

Комплект поставки:

• Магазины сопротивлений ПрофКиП Р4041
• Паспорт ПРШН.411642.100-2020
• Методика поверки РТ-МП-7881-551-2020
