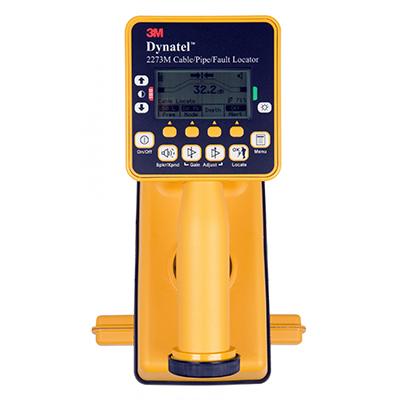

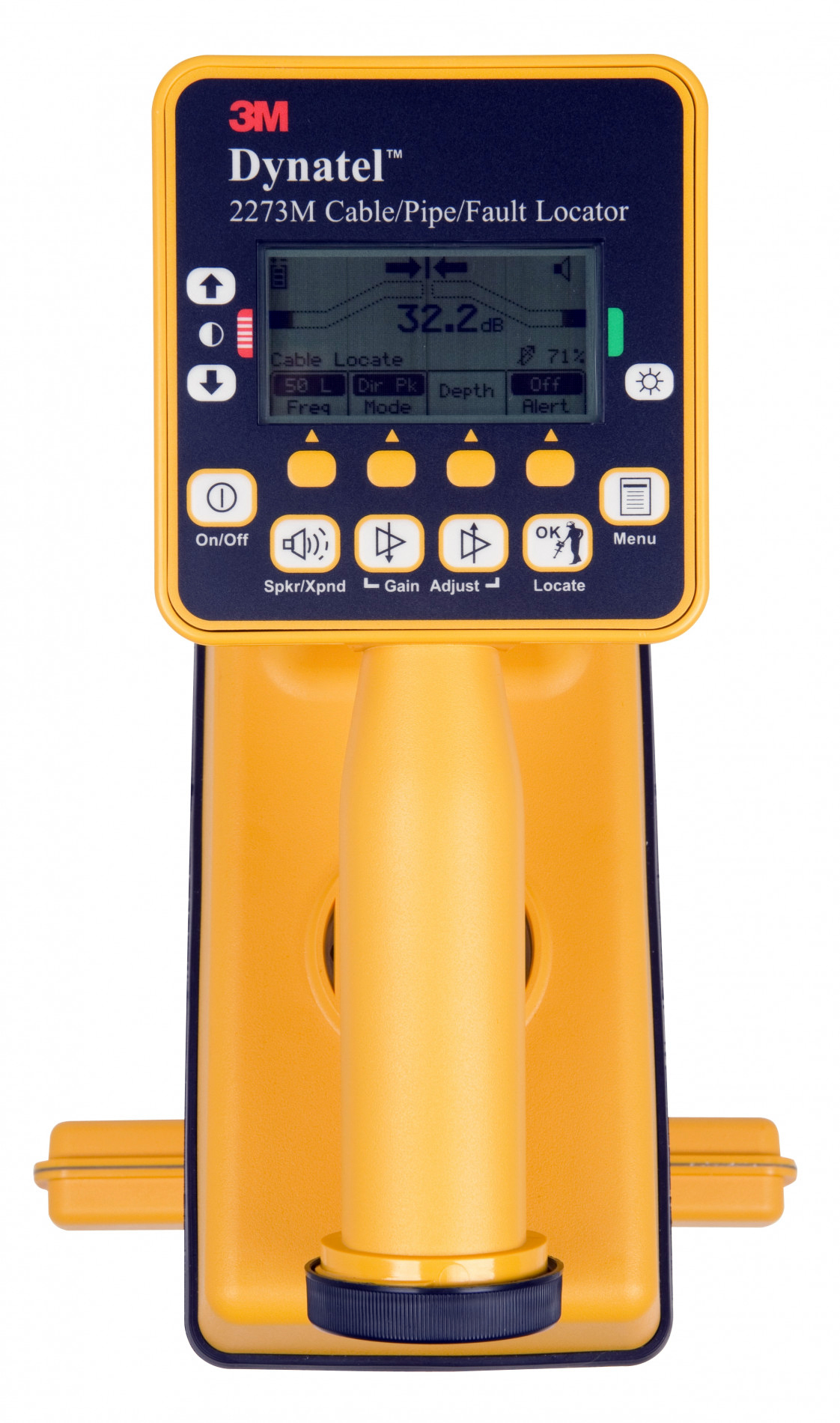

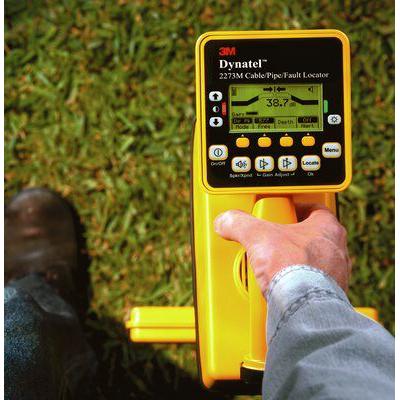

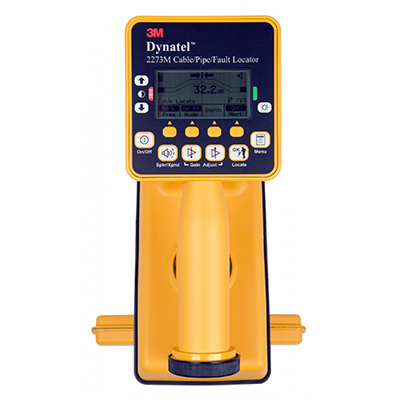

Трассоискатель 3M Dynatel 2273

Трассо-повреждение-искатель 3M Dynatel 2273М-ECU12W/RT - современное высокоточное профессиональное оборудование для поиска всех типов металлических подземных коммуникаций.

Трасопоисковое оборудование Dynatel серии 2200М построено на основе мультиантенной конструкции (всего в приборе установлено 6 антенн). За счет этого достигается высокая точность измерений прибора, а также возможность работы в режиме Направленного пика, позволяющего оператору определить по визуальным обозначениям на дисплее прибора (уровень сигнала в дБ + направляющие стрелки), с какой стороны и насколько далеко от коммуникации он находится в настоящий момент.).

Всего доступно 4 режима поиска:

• направленный пик
• направленный нуль
• специальный пик
• индукционный пик

Трассоискатели серии 2200М обладают одним из самых широких наборов активных частот (577 Гц, 8 кГц, 33 кГц, 133 кГц) + 4 настраиваемых пользователем частоты от 0 до 999 Гц и самым широким набором частот для поиска в пассивном режиме (50 / 100 Гц + 5-я и 9-я гармоники, частота кабельного ТВ 31,5 кГц, радиочастоты 15-30 кГц). Это позволяет производить точную и надежную локализацию инженерных сетей в самых сложных условиях путем подбора наиболее оптимальной частоты трассопоиска (в частности, в городе, когда в непосредственной близости проходит множество металлических инженерных коммуникаций - кабели связи, силовые кабели, трубы тепло- водо- и газоснабжения).

Генераторы, идущие в комплекте с оборудованием Dynatel™ серии 2200М, позволяют производить непрерывную трассировку металлической коммуникации на расстояние вплоть до нескольких десятков км (для ситуации прямого гальванического подключения генератора к клеммному щитку КИП либо непосредственно к коммуникации через пункты сервисного доступа, при применении генератора мощностью 12 Вт).

Трассоискатели Dynatel также позволяют измерять глубину залегания коммуникации (не более 9 м).

Модели Dynatel 2273М обладают возможностью поиска повреждений изоляции типа "жила-земля" (необходим контакт металлического проводника с физической землей).

Они позволяют решать основные задачи, возникающие при эксплуатации подземных инженерных сетей: осуществлять трассировку металлического трубопровода или кабеля на глубине до 9 м в режиме непосредственного подключения, с помощью индукционных клещей, индуктивным методом, а также в пассивном режиме без генератора; определять глубину залегания трубопровода нажатием одной кнопки; измерять сигнальный ток в кабеле или трубе; обнаруживать места повреждений силовых кабелей, кабелей связи с медной жилой и элементов ЭХЗ с помощью А-рамки.

Отличительные особенности трассоискателя 3M Dynatel 2273:

• Трассировка металлического трубопровода или кабеля на глубине до 9 м в режиме непосредственного подключения, с помощью индукционных клещей, индуктивным методом, а также в пассивном режиме без генератора
• Графический дисплей для различения целенаправленного кабеля и других кабелей в перегруженной области
• Измерение сигнального тока в кабеле или трубе
• Направленная антенна используется для улучшения точности поиска при перемещении влево / вправо и определения местоположения в сложных условиях
• Точно обнаруживает дефекты оболочки или заземления как на коротких, так и на длинных кабельных секциях
• Совместимость с определенными приборами GPS / GIS для картографирования в реальном времени электронных маркеров или устройств для труб и кабелей

Технические характеристики трассо-повреждение-искателя Dynatel 2273М-ECU12W/RT:
