Описание комплектов автономного генератора МАГ-05.Х.ХХ:

Комплекты автономного генератора МАГ-05.Х.ХХ применяются для трассировки и определения глубины залегания неметаллических трубопроводов, ливневых каналов на глубине до 5 метров совместно с трассопоисковыми приемниками, имеющими функцию «Зонд» с рабочей частотой 512 Гц.

Принцип трассировки неметаллических трубопроводов:

Малогабаритный автономный генератор МАГ-05 помещают на проблемный участок магистрали с помощью троса проталкивающего устройства. Генератор излучает электромагнитное поле.

При перемещении приемника на поверхности земли (при положении оси приёмника перпендикулярно оси коммуникации) вдоль оси коммуникации в приемной катушке индуцируется сигнал с явно выраженными двумя локальными минимумами, генеральным максимумом и двумя ложными пиками. При перемещении приемника поперек оси генератора локальные минимумы и ложные пики сигнала отсутствуют.

Для точного определения местонахождения зонда используют положение локальных минимумов и максимума сигнала.

Местоположение зонда определяют по месту с максимальным уровнем сигнала. Глубину залегания зонда приемник измеряет корректно только при его положении в точке над зондом и горизонтальном положении зонда.

Особенности комплектов автономного генератора МАГ-05:

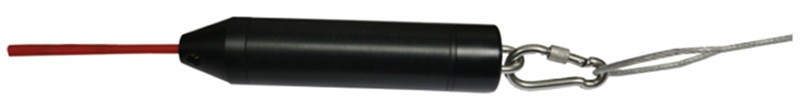

Комплект автономного генератора МАГ-05.2.ХХ позволяет на участках трубопровода, где есть возможность доступа к каналу с обеих сторон, для обеспечения гарантийного извлечения генератора в случае его застревания или отрыва, применить метод трассировки с использованием вспомогательного троса.

В этом случае применяют следующий порядок работы:

• На проталкивающем устройстве вместо автономного генератора установить деталь пробку;

• С помощью проталкивающего устройства протолкнуть пробку до конца канала;

• Пробку заменить на автономный генератор с аккумулятором и крышкой;

• Прицепить вспомогательный трос к крышке с помощью карабина;

• Произвести трассировку коммуникации, перемещая (вытягивая) автономный генератор при помощи проталкивающего устройства.

В случае застревания автономного генератора в коммуникации или его отрыва от проталкивающего устройства автономный генератор извлекают из канала с помощью вспомогательного троса.

Технические характеристики:

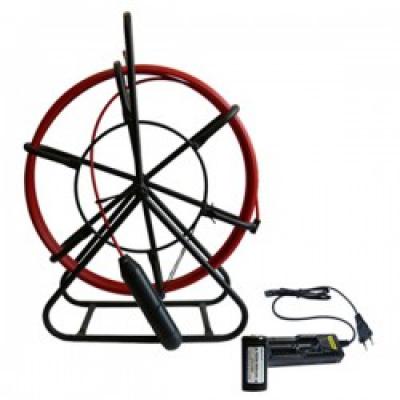

Комплект автономного генератора МАГ-05.1.ХХ:

• Проталкивающее устройство

• Малогабаритный автономный генератор МАГ-05

• Аккумулятор

• Зарядное устройство

Комплект автономного генератора МАГ-05.2.ХХ:

• Проталкивающее устройство

• Малогабаритный автономный генератор МАГ-05

• Аккумулятор

• Зарядное устройство

• Вспомогательный трос на держателе LUX

• Пробка

• Крышка

• Карабин
