Комплекс трассопоисковый "Сталкер" 80-24

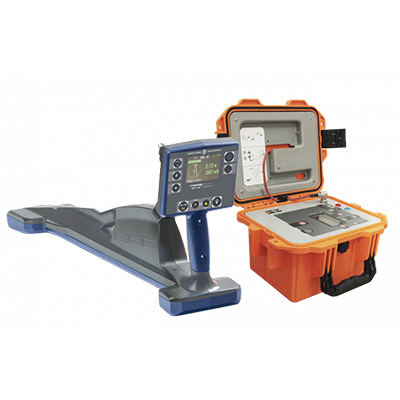

  • Комплекс трассопоисковый "Сталкер" 80-24

    /images/all/3/18599/big/img_5.jpg

    jijijij

    Комплекс трассопоисковый

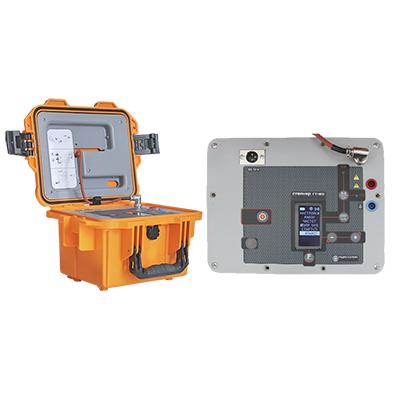

  • Генератор ГТ-80

    /images/all/3/18599/big/img_14.jpg

    Генератор ГТ-80

    Генератор ГТ-80

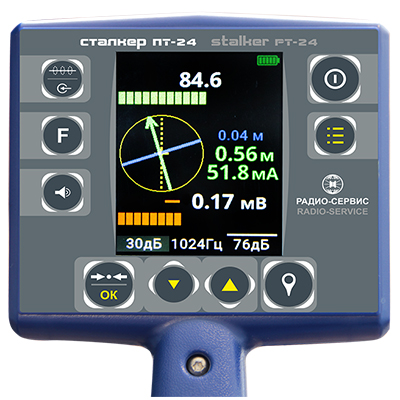

  • Приемник ПТ-24

    /images/all/3/18599/big/img_16.jpg

    1

    Приемник ПТ-24
Новинка!

ЦЕНА: 174 840 руб.

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
Радио-Сервис


Страна производитель: Россия Россия
Артикул: 130403
Гарантия: 1 год
Руководство по эксплуатации: Скачать (PDF, 1.26MB)
Версия для печати
Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Тебякин Сергей
Менеджер по направлению Радио-Сервис
Здравствуйте! Меня зовут Тебякин Сергей.
Я готов ответить на Ваши вопросы по данным товарам. Если Вы хотите оформить заказ или задать вопрос, то можете связаться со мной по телефону или электронной почте.

Телефон: +7 (495) 988-79-77 доб. 165

Моб.: +7 (929) 635-15-65

E-mail: st@geo-ndt.ru

Skype: st.geo-ndt

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

Комплекс трассопоисковый "Сталкер" 80-24



Планируемая дата выпуска генератора ГТ-80 - середина июля 2021 года



Трассоискатель "Сталкер 80-24" предназначен для определения планового положения и глубины залегания коммуникаций, мест повреждения изоляции трубопроводов и кабелей с дальнейшим картографическим анализом.

В комплект поставки трассоискателя «Сталкер 80-24» входит генератор ГТ-80 и приемник ПТ-24.



Отличительные особенности:



  • Функция «Компас» - схематическое отображение на дисплее приемника двух коммуникаций
  • Поиск положения передающих зондов и камер телеинспекции
  • Трассировка и координирование местоположения во всемирной системе координат
  • Возможность использования смартфона вместо внешнего GPS/ГЛОНАСС-модуля
  • Связь с компьютером по Bluetooth , память на 10000 измерений
  • Дистанционное управление генератором  через сеть GSM
  • Частота 33 кГц для бесконтактной подачи сигнала генератора в коммуникацию
  • Для газовых служб отдельно выделены частоты ЭХЗ для работы без генератора
  • Трассоискатель Сталкер 80-24 автоматически отображет глубину и силу тока (даже в пассивных режимах)
  • Поиск коммуникаций на глубине до 10 м и удалении до 10 км от места подключения генератора;
  • Наличие пяти рабочих частот и регулируемая выходная мощность генератора ГТ-80 (от 10 до 80 Вт). Данный генератор входит в комплект деффектопоисковых комплексов Сталкер: 80-14, 80-12
  • Меню приемника ПТ-24 на русском, английском и китайском языках



Приемник ПТ-24



Облегченная конструкция (вес 1,9 кг.) Увеличенный яркий цветной дисплей. Увеличенное время работы.



 Непрерывное отображение на  дисплее всех необходимых параметров:



  • Функция «Компас» с одновременным схематичным отображением двух коммуникаций:
- первая с протекающим током от генератора
- вторая с протекающим током промышленной частоты  (кабелей) или ЭХЗ (труб)
  • Шкалы «максимума» и «минимума»
  • Глубины залегания  и силы тока коммуникации на всех активных частотах
  • Полярность сигнала  -   в месте повреждения изоляции происходит смена знака «+» на «-»;
  • Функция направления тока (от генератора/к генератору), для исключения случайного перехода на «чужую» коммуникацию
  • Режим острый максимум



В режиме "ЗОНД" обеспечивает поиск положения  передающих зондов и камер телеинспекции, имеющих автономный передатчик при внутритрубном обследовании.



Запись в память приемника ПТ-24:



  • Уровня сигналов с магнитных антенн и по входу «ДАТЧИК»

  • Направления к коммуникации

  • Показания глубины залегания коммуникации и величины тока в ней

  • Направления поискового тока

  • Относительной полярности разности потенциалов по входу «ДАТЧИК»

  • Фазы сигнала по входу «ТРАССА»

  • Рабочих частот

  • Местные дата и время в момент снятия показаний по информации GPS

  • Координат места снятия показаний по информации GPS



Технические характеристики приемника ПТ-24:



Активные частоты, Гц

273, 526, 1024,8928, 32768

Пассивные частоты, Гц

50 (POWER), 100, 300, 550, 1450 «РАДИО», «Эфир»

Полоса пропускания для режима «РАДИО»

от 10 кГц до 36 кГц

Полоса пропускания для режима «Эфир»

от 48 Гц до 10 кГц

Погрешность показаний глубины залегания трассы, %, не более

5

Память

10 000 точек

Габаритные размеры, мм, не более

700x300x140

Масса, кг, не более

1,9

Диапазон рабочих температур, °С

от -30 до +55



Генератор ГТ-80


Особенности:



  • Мощность и ток до 80 Вт, 12 А
  • Встроенный индуктор обеспечивает наведение сигнала 33 кГц в линию с поверхности земли
  • Дистанционное управление генератором через сеть GSM
  • Отложенный старт
  • Бесконтактная подача сигнала при помощи передающих клещей КИ-50 или КИ-100
  • Быстрое автоматическое согласование с нагрузкой для простоты использования
  • Совместим со всеми приемниками серии «Сталкер»
  • Работа с приемниками других производителей
  • Питание от встроенного аккумулятора с возможностью подключения внешнего источника (12 В, 220 В)
  • Влагозащищенный, ударопрочный корпус (IP 54)



Технические характеристики генератора ГТ-80:



Фиксированные частоты, Гц

273, 526, 1024, 8928, 32768 (33кГц)

Пользовательские частоты для работы с приемниками других производителей

от 270 до 10000 Гц (шаг установки 1 Гц)

Максимальная выходная мощность и ток

до 5,99 кГц – 80 Вт, 12 А

от 6 до10 кГц – 60 Вт, 8 А

33 кГц – 10 Вт, 3 А

Габаритные размеры, мм, не более

275х250х180

Вес со встроенными аккумуляторами, кг, не более

8,5

Диапазон рабочих температур, °С

от -30 до +55



Комплект поставки:



  • Приемник "Сталкер" ПТ-24
  • Руководство по эксплуатации на ПТ-24
  • Телефоны головные
  • Блок питания 12В, 0,5А
  • Батарейный отсек 5*АА
  • Bluetooth-USB адаптер
  • Сумка для приемника ПТ-24, ПТ-14, ПТ-12
  • Чехол солнцезащитный для ПТ-14, ПТ-12, ПМ-2, ПМ-3
  • Генератор "Сталкер" ГТ-80
  • Руководство по эксплуатации на генератор ГТ-80
  • Блок питания генератора 12В, 3А
  • Кабель питания 12В
  • Штырь заземления 50 см, нержавеющая сталь
  • Катушка с проводом 10 м, для генератора "Сталкер" красная
  • Катушка с проводом 10 м, для генератора "Сталкер" синяя
  • Зажим изолированный типа "крокодил", d 30, красный
  • Зажим изолированный типа "крокодил", d 30, синий
  • Сумка для принадлежностей генератора "Сталкер"



Введите число *


Введите число *
Сертификаты

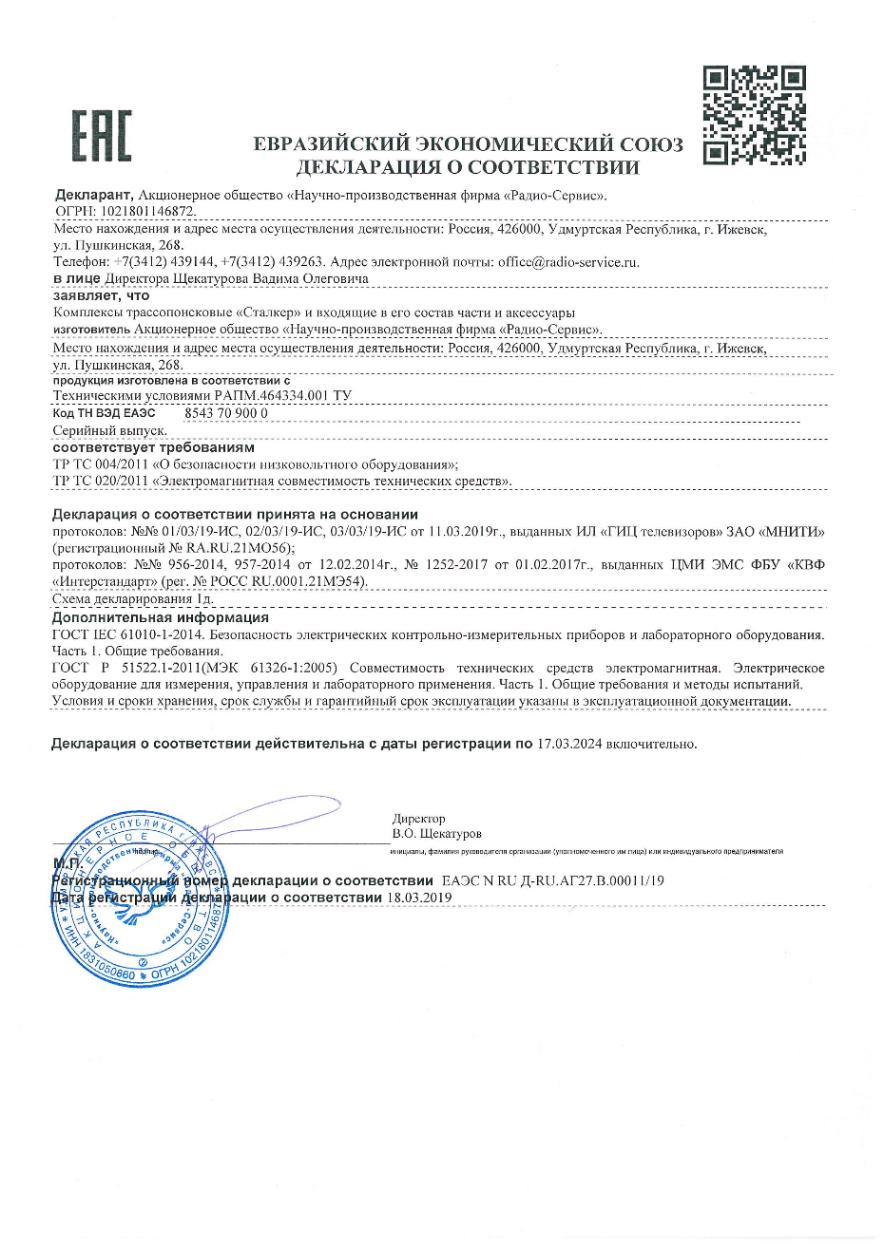

Декларауия соответствия
