Артикул: 00-00018791
|
Тип оборудования: Генератор трассировочный
Производитель: Техно- АС
Модель: АГ-107
Гарантия: 1 год
Описание трассировочного генератора АГ-107:
Трассировочный генератор АГ-107 предназначен для создания электрического сигнала в трассах скрытых коммуникаций при электромагнитном методе трассопоиска.
Генератор АГ-107 - это улучшенная версия хорошо зарекомендовавшего себя генератора АГ-105.
Особенности генератора АГ-107:

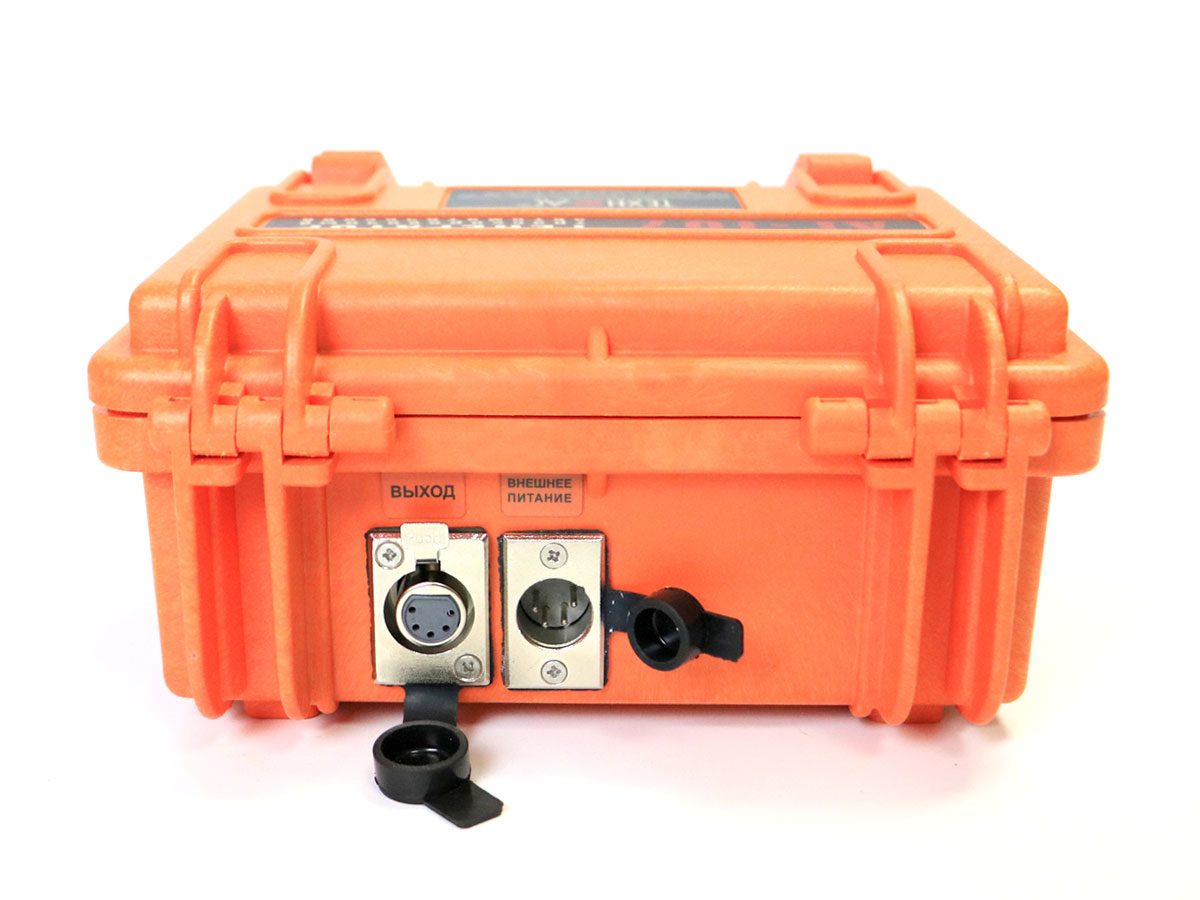

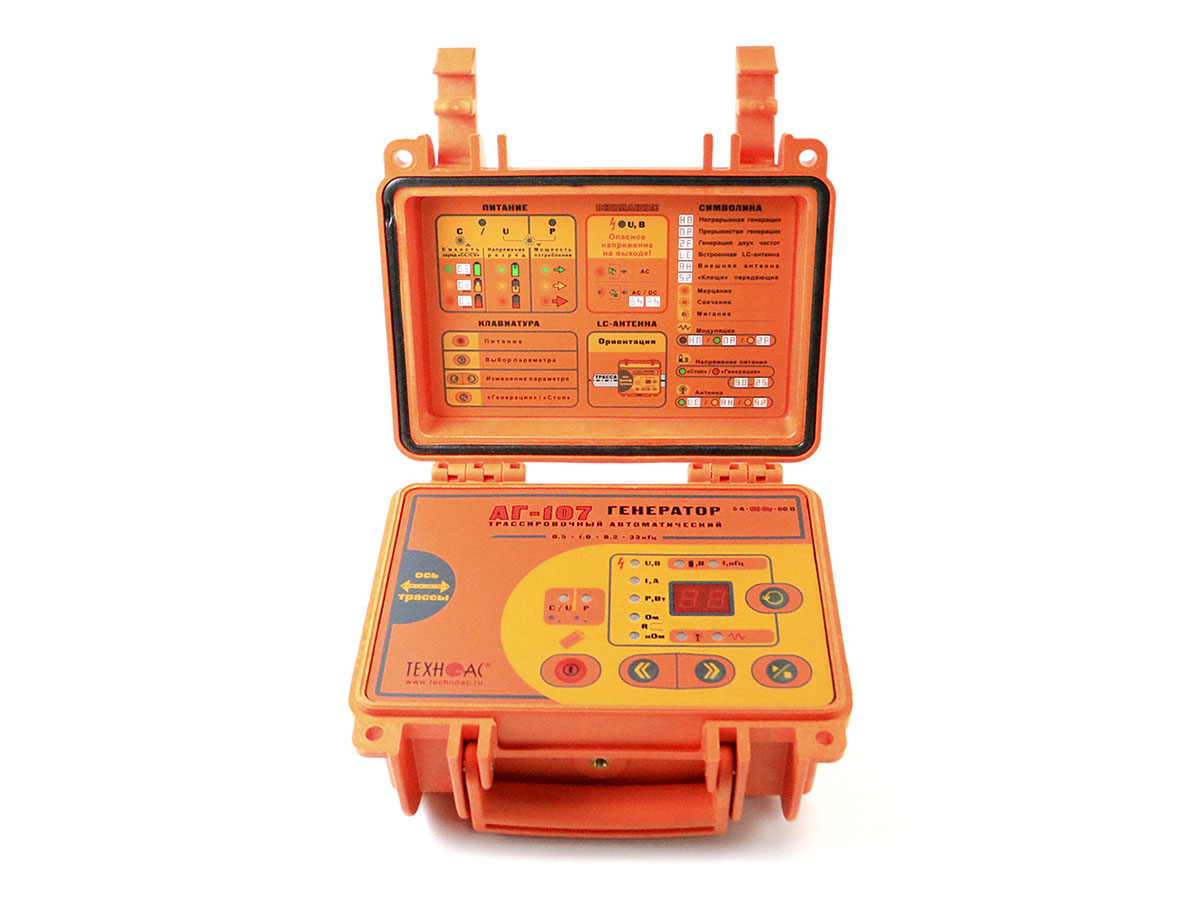

Главной отличительной особенностью являются небольшие масса и габариты устройства при достаточно высокой выходной мощности. Габариты переносного устройства в корпусе–кейсе составляют 216х180х105 мм, а вес не превышает 2 кг.
По сравнению с генератором АГ-105, обновленный генератор АГ-107 имеет следующие особенности:
Технические характеристики АГ-107:
|
Параметр |
Значение |
|
Частоты непрерывного «НП» или прерывистого «ПР» сигнала, Гц ± 0,1% - «кГц» |
|
|
Нагрузка «клипсы» или «клещи» |
512 / 1024 / 8192 / 32768 |
|
«Антенные» режимы |
8192 / 32768 для «LC» или 8192 для «AH» |
|
Режимы работы |
|
|
«Антенные» режимы |
Встроенная передающая антенна «LC» |
|
Внешняя индукционная передающая антенна «АН» |
|
|
Режимы «модуляции» (сигналы специальной формы) |
Прерывистый «ПР» (кратковременные посылки синусоидального сигнала) |
|
Двухчастотный «2F» (одновременная генерация частот 1024 Гц и 8192 Гц, 4/1) |
|
|
Выходной ток, А |
|
|
Ограниченный программой при ручном повышении, ≥ |
5 – при частотах 512 Гц / 1024 Гц / 8192 Гц / «2F» |
|
3 – при частоте 32768 Гц |
|
|
Максимальное выходное напряжение, В |
|
|
В зависимости от «модуляции», ≥ |
48 – в двухчастотном режиме модуляции «2F» |
|
60 – в других режимах |
|
|
Максимальная выходная мощность, Вт |
|
|
Ограниченная программой, ≥ |
30 – в непрерывном «НП» режиме на сопротивления нагрузки до 120 Ом |
|
60 – в прерывистом «ПР» режиме на сопротивления нагрузки до 60 Ом |
|
|
Источники питания |
|
|
Автономный аккумулятор |
4 элемента LiFePO4 26700 3,2 В |
|
Зарядное устройство |
Специальное «Для LiFePO4 12B» Заряжает до напряжения 14,6В током до 10А. Обеспечивает генерацию одновременно с зарядкой. |
|
Функциональные особенности |
|
|
Автоматическое управление выходной мощностью в процессе генерации |
Пропорциональное управление выходной мощностью в зависимости от «энергетического потенциала» источника питания |
|
Автоматические выключения прибора |
При напряжении питания < > |
|
При напряжении питания > 27 В – выключение |
|
|
При превышении допустимого потребляемого тока (значение зависит от режима работы) – повторное автосогласование |
|
|
При коротком замыкании выхода в процессе согласования (срабатывании аппаратной защиты оконечного усилителя) – повторное автосогласование |
|
|
При несоответствии режима генерации наличию или отсутствию внешней антенны на выходе – переход в режим «стоп» |
|
|
При «длительном» (≈100 сек) простое в режиме «стоп» (если не нажимаются кнопки) – выключение |
|
|
Конструктивные параметры |
|
|
Выходной усилитель мощ- ности |
Технология - модифицированный CLASS D КПД до 85% |
|

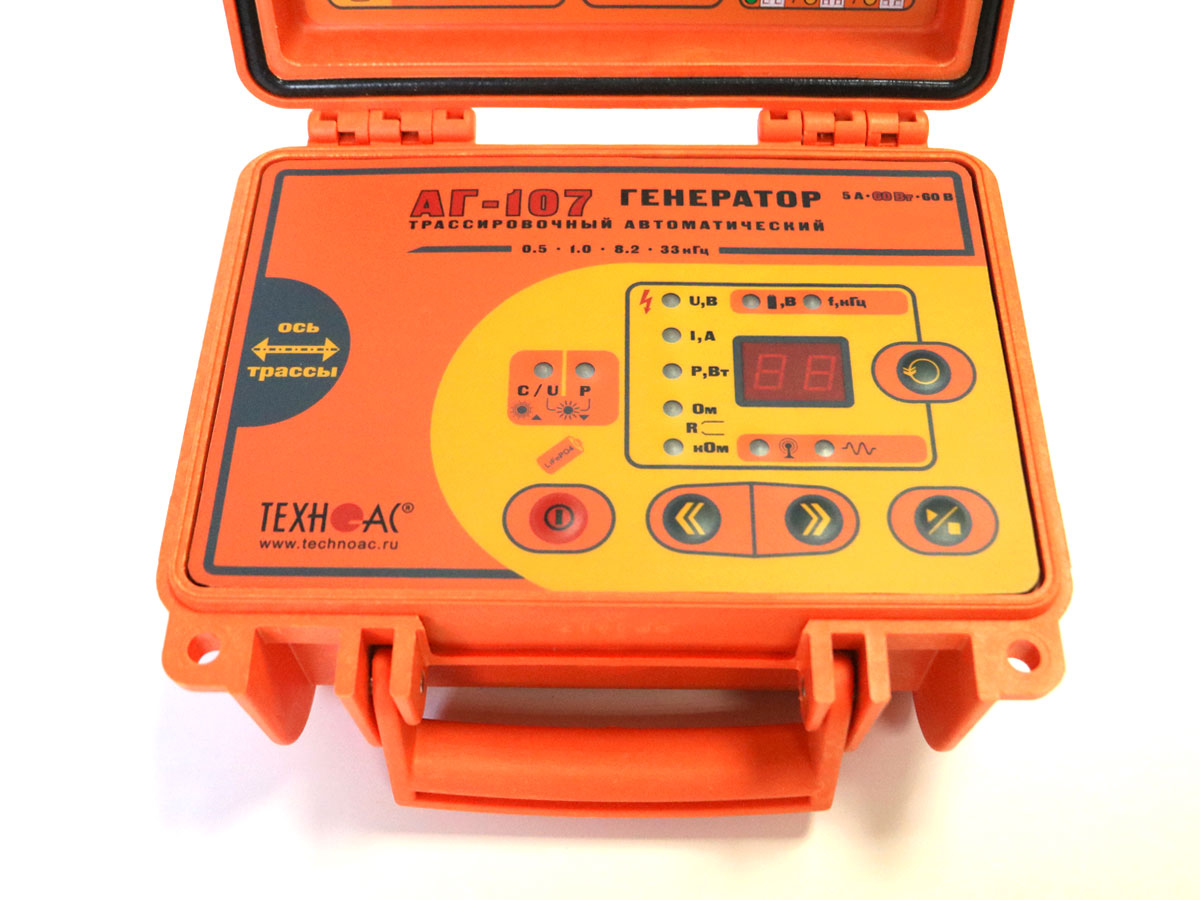

Светодиодные индикаторы |
Отдельные светодиоды, обозначающие параметры и режимы |
|
Цифровой индикатор, отображающий значения параметров и режимов, а также реализующий «МУЛЬТИМЕТР» выходных параметров: выходное напряжение (В), ток в нагрузке (А), мощность в нагрузке (Вт) и сопротивление нагрузки (Ом/кОм) |
|
|
Габаритные размеры элек- тронного блока (кейса), не более, мм |
216х180х105 мм |
|
Вес электронного блока, не более, кг |
1,8 |
|
Условия эксплуатации |
|
|
Допустимый диапазон тем- ператур окружающей среды при эксплуатации |
-30…+60 °С |
|
Степень защиты корпуса |
IP65 (при закрытой крышке корпуса - кейса) |
|
