3M™ 7601-CT Маркировочная лента

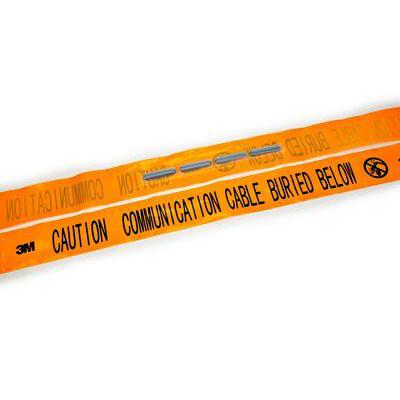

Маркировочная лента 3М представляет собой сигнальную ленту с закрепленными на ней с дистанцией 2 м кластерами электронных маркеров.

Данное решение обеспечивает непрерывную трассировку коммуникации по всей длине закладки ленты за счет взаимного пересечения сигналов, излучаемых соседними кластерами маркеров.

Маркировочная сигнальная лента 3М применяется там, где необходима непрерывная трассировка, в т.ч. в связи с частотой проводимых земляных работ, и при этом невозможно обеспечить надежные наземные привязки (например, на зоновых ВОЛС непосредственно вблизи населенных пунктов). Также, ленту допустимо применять для отображения траектории пролегания кабеля на участке ГНБ, в случае если глубина пролегания коммуникации не позволяет получать достоверные результаты измерений с помощью методики активного трассопоиска.

Маркировочная лента 3М на настоящий момент яляется единственным инструментом надежной и уверенной трассировки неметаллических коммуникаций. В конструкцию ленты не входит металлический проводник; как следствие, ее не требуется подключать к генератору для трассировки и обустраивать для этого КИП, а также она не подвержена воздействию наводок от других металлических объектов и не страдает от коррозии.

Если лента получит повреждения, разорвется, либо какой-то ее фрагмент будет удален при строительстве или эксплуатации, это не повлияет на возможность трассировки с ее помощью; для сохранения непрерывности сигнала сращивать части ленты не потребуется.

Кроме того, точность локализации ленты находится в пределах 10-20 см и не зависит от типа и состояния почвы (например, степени ее влажности). Все это выгодно отличает маркировочную ленту 3М от иных технологий трассировки неметаллических коммуникаций: провода-спутника, сигнальной ленты с интегрированным проводником, а также георадаров.

Гарантированная глубина обнаружения ленты составляет 60 см. При этом ленту рекомендуется закладывать на 20-50 см выше самой подземной коммуникации. Локализация ленты осуществляется с помощью новейшего оборудования 3M™ Dynatel™ 7420, имеющего обратную совместимость со всеми типами электронных маркеров.

Технические характеристики маркировочной ленты 3М:
