Описание дефектоскопа МД-4К:
Дефектоскоп представляет собой намагничивающее устройство, предназначенное для контроля стальных объектов магнитопорошковым методом: сварных соединений, строительных металлоконструкций, подъемных механизмов, котельных установок и др.
Дефектоскоп МД-4К — это, по сути, два намагничивающих блока, соединенные между собой шарнирным магнитопроводом или тросовой перемычкой. Намагничивающие блоки имеют проушины для крепления полюсных наконечников, которые фиксируются стопорным винтом. Намагничивающие блоки могут использоваться как вместе с магнитопроводом или перемычкой, так и без них.
Дефектоскоп МД-4К может использоваться при температуре окружающего воздуха от -40 до +50°С.
ТУ 427631-022-12719185-2010
Технические характеристики:
| Максимальная напряженность поля у полюсов блоков намагничивания |
не менее 1100 А/см |
| Усилие отрыва блоков намагничивания от ферромагнитной поверхности |
35-40 кгс |
| Средний размер контролируемого при дефектации участка на поверхности детали |
120 мм |
| Габаритные размеры: |
| намагничивающего блока |
Ø 53х55 мм |
| диаметр шарнирного магнитопровода |
30 мм |
| длина тросовой перемычки |
500 мм |
| сумки-контейнера |
375х295х70 мм |
| Масса намагничивающего блока |
0,7 кг |
| Масса полного комплекта дефектоскопа |
5,4 кг |

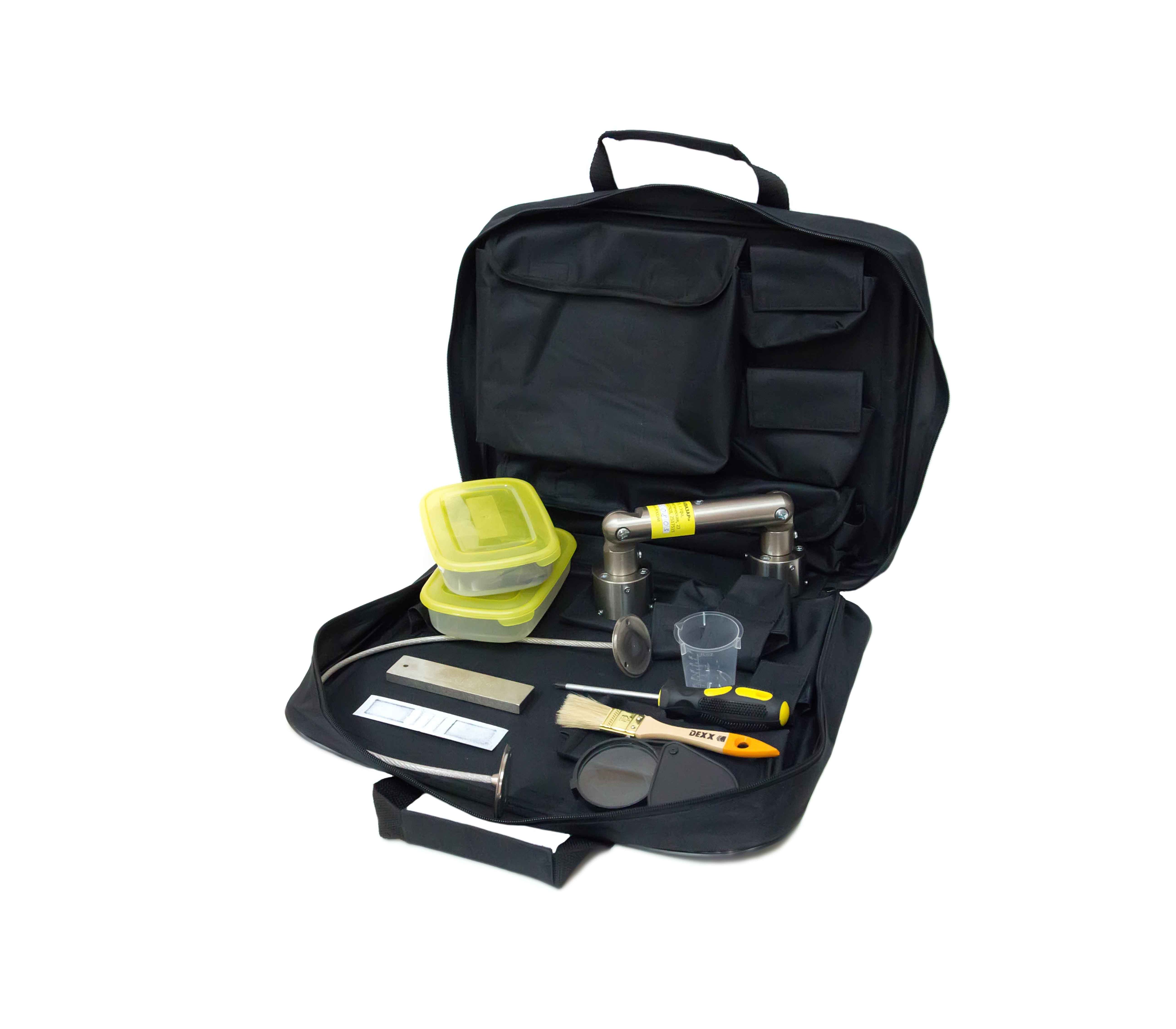

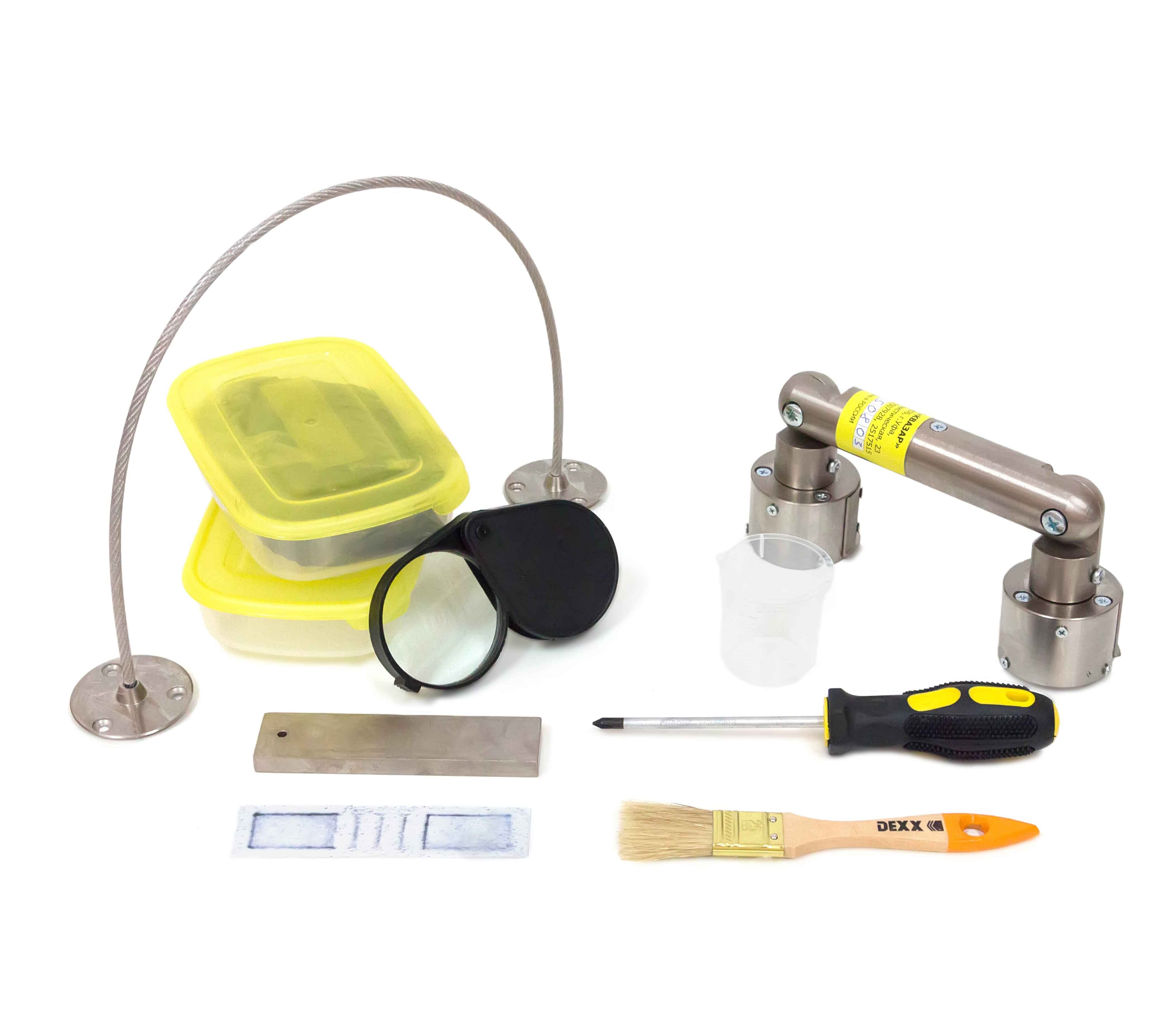

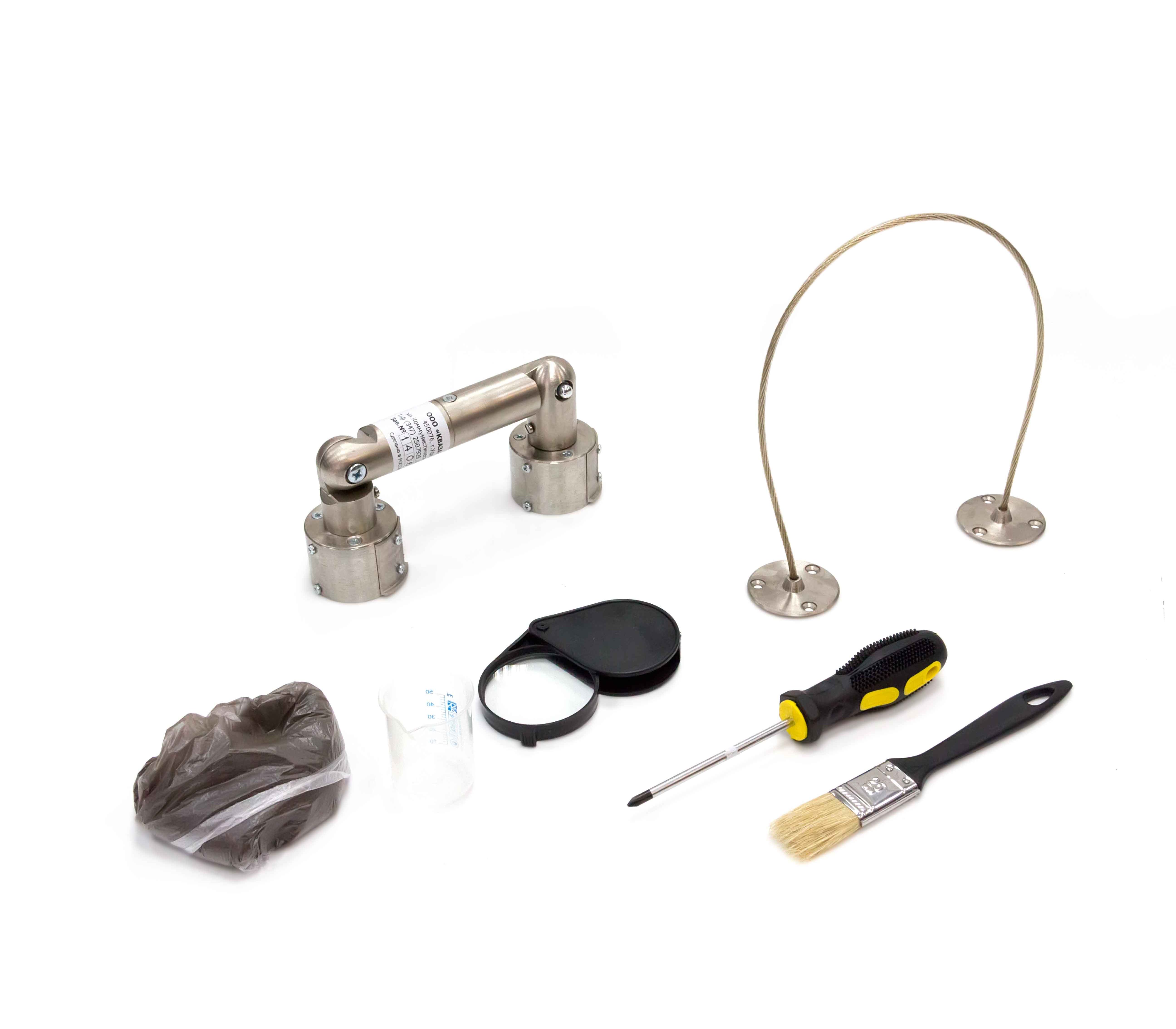

Комплект поставки:
- намагничивающие блоки — 2шт.;
- шарнирный магнитопровод — 1шт.;
- образец МО-3 — 1шт.;
- дефектограмма — 1шт.;
- мерка для порошка — 1шт.;
- емкость для порошка и суспензии — 2шт.;
- порошок магнитный — 0,2 кг;
- тросовая перемычка — 1шт.;
- лупа — 1шт.;
- кисть — 1шт.;
- отвертка — 1шт.;
- сумка–контейнер — 1шт.;
- паспорт — 1шт.
