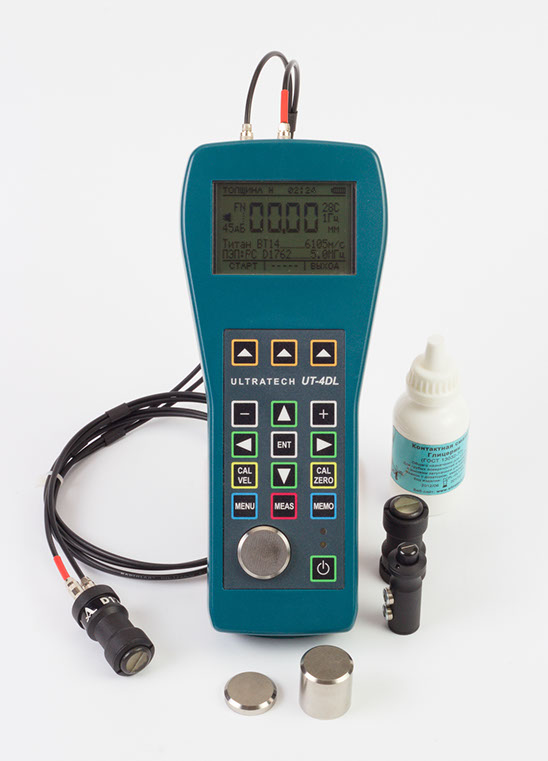

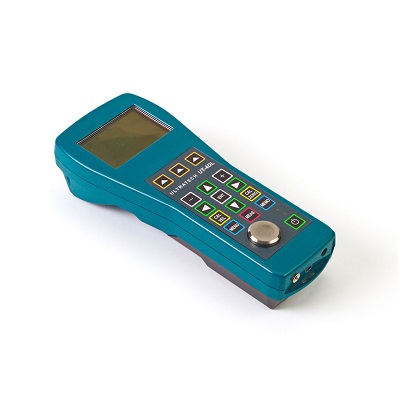

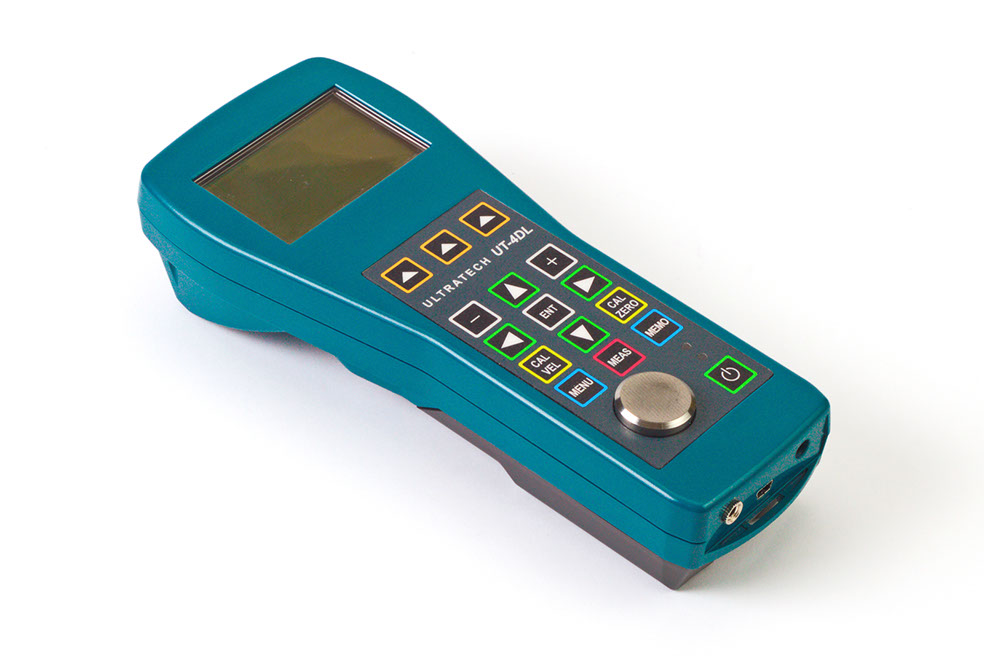

UT-4DL - является ультразвуковым толщиномером общего применения для ручного контроля, защищенным от попадания внутрь пыли, виброустойчивого исполнения, принцип работы которого основан на взаимодействии с изделием излучаемых в него импульсных ультразвуковых колебаний пьезоэлектрическими преобразователями через промежуточные контактные звукопроводящие среды.

Благодаря применению инновационных технологий, качеству изготовления, точности, приемлемой стоимости и простоте управления толщиномер UT-4DL является удобным и экономичным средством мониторинга за изменением толщины стенок ответственных изделий в процессе их эксплуатации.

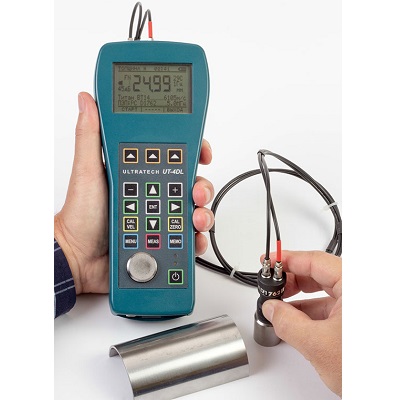

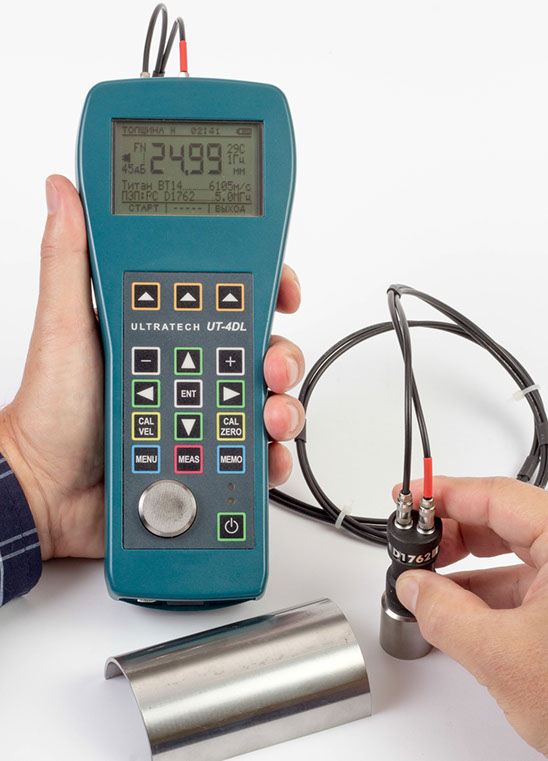

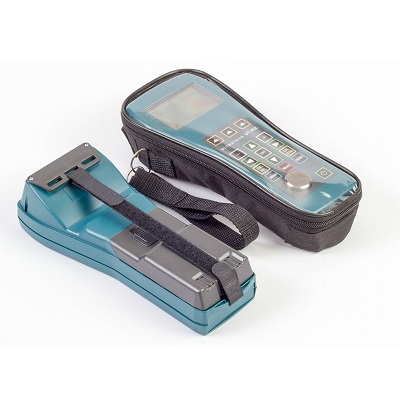

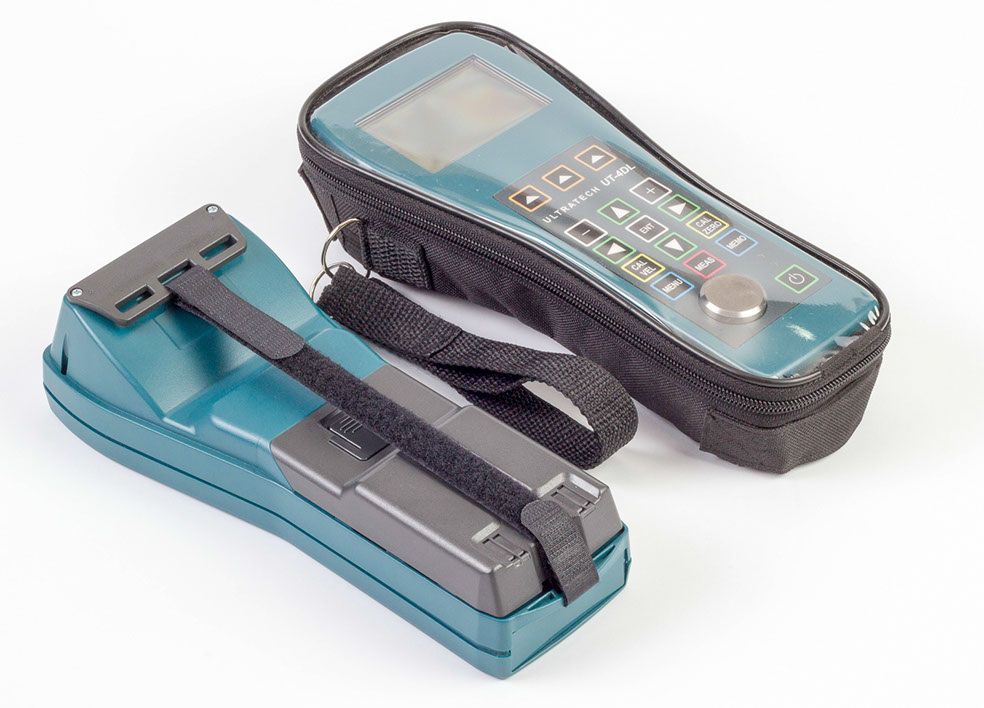

Эргономичный дизайн, небольшой вес и удобная клавиатура с цветовой кодировкой клавиш дают возможность оператору одновременно удерживать и управлять электронным блоком толщиномера одной рукой, что делает комфортным проведение измерений другой рукой, обеспечивая высокие показатели производительности и точности измерений.

Назначение толщиномера:

Толщиномер UT-4DL предназначен для измерения толщины изделий в процессе проведения ультразвукового (УЗ) неразрушающего контроля (НК) при одностороннем доступе к ним, изготовленных из металлов, металлических сплавов, стекла, пластиков со скоростью распространения продольных УЗ-колебаний в них от 1000 до 19999 м/с и затуханием ультразвуковых колебаний (УЗК) на частоте 2,5 МГц не более 30 дБ/м.

В режиме УЗ тестера толщиномер позволяет измерять:

• скорость распространения продольных УЗК в диапазоне от 1000 до 9999 м/с в материале изделий известной толщины;
• временной интервал распространения УЗК в изделиях от поверхности ввода до задней поверхности в диапазоне от 0,1 до 50,0 мкс.

Область применения толщиномера:

• измерение толщины стенок емкостей (котлов, баллонов, сосудов и др.), в том числе работающих под давлением, а также труб, трубопроводов;
• измерение толщин при инспекционных обследованиях мостовых, корпусных, транспортных и других конструкций;
• измерение толщин изделий из черных и цветных металлов, из сплавов, с гладкими или грубыми, корродированными поверхностями;
• измерение толщин изделий из пластмасс и других материалов со средним затуханием УЗ-колебаний в процессе эксплуатации или изготовления указанных выше объектов контроля (ОК), конструкций, изделий на энергетических, трубопрокатных, машиностроительных, судостроительных, судоремонтных, транспортных и др. предприятиях.

С толщиномером должны использоваться контактные прямые раздельно-совмещенные пьезоэлектрические преобразователи (ПЭП) с плоской рабочей поверхностью согласно ГОСТ Р 55725 и номинальными значениями эффективной рабочей частоты УЗ-колебаний из диапазона от 2,5 до 10,0 МГц.

Толщиномер ультразвуковой UT-4DL прошел сертификацию и включен в Государственный реестр средств измерений Российской Федерации под регистрационным № 65716-16.

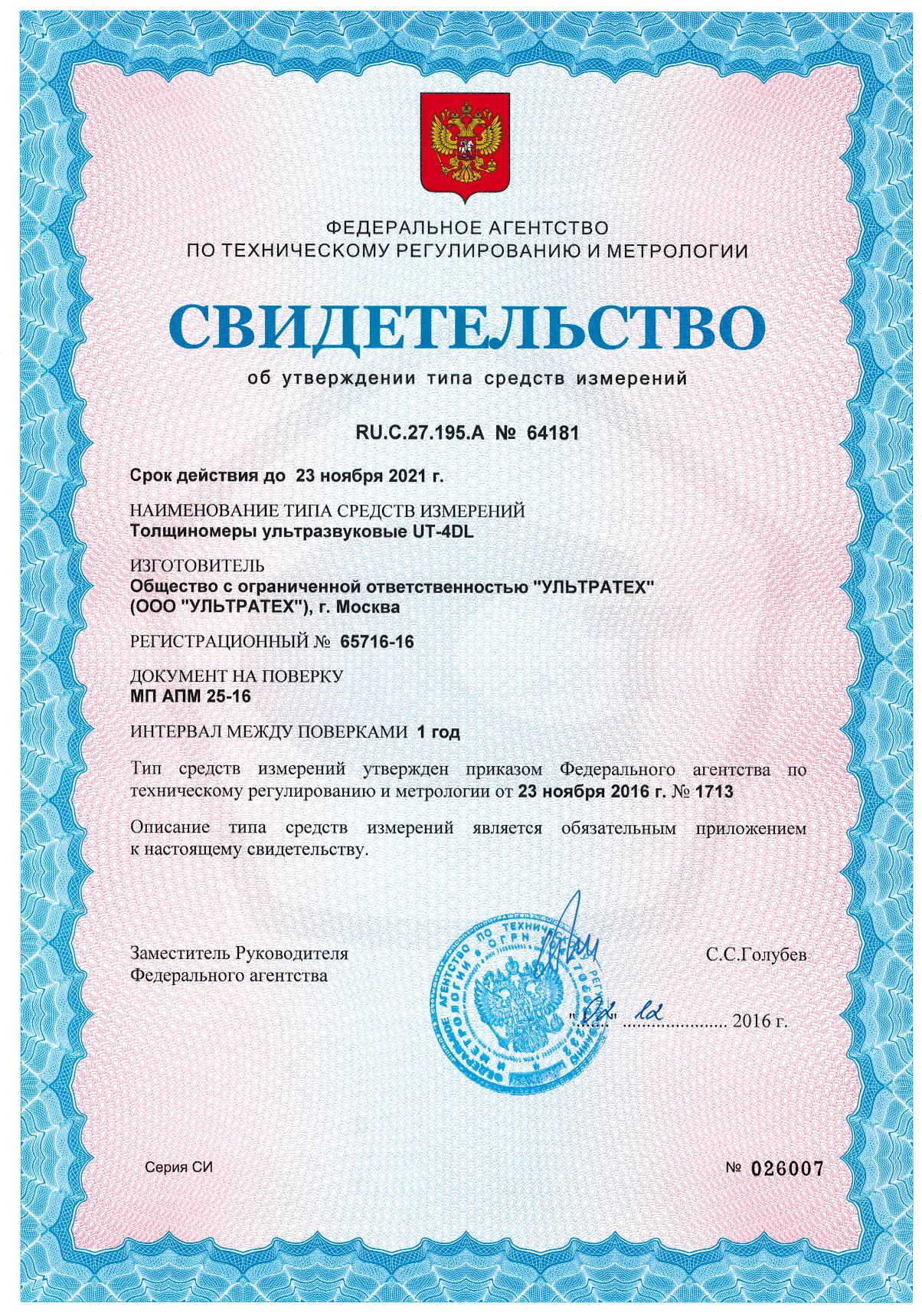

Свидетельство об утверждении типа средств измерений RU.C.27.195.А № 64181 выдано 02.12.2016 года Федеральным агентством по техническому регулированию и метрологии.

Толщиномер обладает расширенным рядом функциональных возможностей:

• Выбора ПЭП с требуемыми параметрами из базы ПЭП толщиномера
• Автоматического распознавания диалоговых ПЭП, считывания их данных в память
• Компенсации «нуля» подключенного ПЭП путем выполнения Р0 теста
• Автоматической коррекции погрешности V-образной траектории УЗ луча ПЭП
• Выбора скорости УЗК из базы предустановленных в толщиномере (40 значений)
• Запоминания измеренной или введенной скорости УЗК (до 30 значений)
• Установки толщины образца для калибровки толщиномера по скорости УЗК
• Высокоточной нулевой калибровки - 1Point
• Совместной высокоточной нулевой калибровки и калибровки по скорости УЗК - 2Point
• Настройки параметров зоны контроля для вида измерения - толщина HS
• Настройки параметров заданных допусков для вида измерения - толщина НТ
• Настройки условий срабатывания пороговой сигнализации АСД
• Выбора частоты цикла измерения и ускоренного измерения с частотой до 16 Гц
• Сохранения/сброса последнего измеренного значения на экране ЖК-индикатора
• Выбора амплитуды зондирующего импульса
• Оперативной настройки усиления и функции ВАРУ приемника
• Установки порога срабатывания дискриминатора измерительной схемы
• Маскирования нежелательных шумов входного участка в приемнике
• Многоуровневой индикации качества акустического контакта
• Сохранения, просмотра до 15000 измерений в энергонезависимой памяти регистратора
• Связи с внешним компьютером по высокоскоростному последовательному USB-порту
• Световой, звуковой и вибрационной сигнализации режимов работы
• Мониторинга и индикации ресурса батареи электропитания
• Автоматического отключения питания прибора при разряде батареи
• Автоматического отключения подсветки экрана ЖК-индикатора
• Автоматического отключения режима измерения
• Автоматического отключения питания прибора через заданный интервал времени
• Регулировки контрастности изображения и яркости подсветки ЖК-индикатора
• Мониторинга времени: «календарь», «часы», «будильник», «таймер»
• Функцией «виртуальная клавиатура» для редакторов материалов и файлов данных
• Функциями: «информационная страница», «сервисная страница», «factory-reset»
• Функцией измерения температуры окружающего воздуха

Режимы работы UT-4DL:

Режим НАСТРОЙКА

Режим КАЛИБРОВКА

Предназначен для обеспечения высокой точности измерений перед началом проведения УЗ НК, перед поверкой, испытаниями и др.



Особенности:

- вид 1Point высокоточная нулевая калибровка с использованием тонкого тест-блока известной толщины,

- вид 2Point высокоточная нулевая калибровка совместно с калибровкой по скорости с использованием тонкого и толстого тест-блоков известной толщины



Режим ИЗМЕРЕНИЕ (Толщина Н)

Предназначен для оперативного определения толщины ОК при известной скорости УЗК в материале без сохранения данных измерений в энергонезависимой памяти регистратора.



Особенности:

- визуализация качества акустического контакта многоуровневым индикатором,

- сохранение на экране прибора последнего измеренного значения толщины,

- ручная подстройка клавишами «+» и «-» скорости УЗК.

Режим ИЗМЕРЕНИЕ (Толщина НS)

Предназначен для измерения толщины ОК при известной скорости УЗК с определением принадлежности полученного результата заданным пределам зоны контроля (строба) и оценкой в процентном отношении остаточной толщины ОК к установленному значению толщины.



Особенности:

- выбор зоны контроля путем задания верхнего предела толщины, соответствующего 100%, и нижнего, соответствующего минимальной браковочной норме,

- выбор критерия срабатывания пороговой сигнализации АСД при нарушении зоны контроля,

- звуковая и световая индикация при нарушении зоны контроля

Предназначен для измерения толщины ОК при известной скорости УЗК с определением и отображением разности между номинальной и реальной толщиной ОК в пределах заданных нормативной документацией допусков.



Особенности:

- установка допуска верхнего и нижнего относительно известного номинального значения толщины в соответствии с НД,

- выбор критерия срабатывания пороговой сигнализации АСД при превышении результатами измерений заданных допусков,

- звуковая и световая индикация при нарушении зоны контроля

Предназначен для оперативного определения толщины ОК при известной скорости УЗК с сохранением данных измерений в файловую структуру энергонезависимой памяти регистратора.



Особенности:

- выбор или создание файла, путем присвоения ему наименования, в который будут сохранены результаты измерений,

- сохранение текущего результата в первую свободную ячейку активированного файла в памяти регистратора,

- корректировка сохраненных результатов путем проведения повторного измерения с записью в корректируемую ячейку файла.

Предназначен для определения скорости УЗК в ОК, специально подготовленных плоскопараллельных образцах, тест-блоках исследуемого материала ОК известной толщины с последующим занесением значений в базу материалов толщиномера в качестве «операторских».



Особенности:

- задание точного значения толщины ОК,

- возможность оценки физико-механических характеристик и физического состояния ОК, его прочности, целостности через корреляционные связи со скоростью распространения УЗК (например, при контроле неоднородности структуры литого металла или при выявлении изменений в плотности стекловолокна).

Предназначен для измерения временного интервала распространения УЗК при объемном прозвучивании ОК заранее известной скорости УЗК или при прозвучивании специально подготовленных плоскопараллельных образцов, тест-блоков исследуемого материала ОК известной скорости УЗК.



Особенности:

- задание точного значения УЗК в ОК,

- возможность оценки физико-механических характеристик,

- контроль усилия затяжки резьбового соединения, так как изменение временного интервала распространения УЗК связано с удлинением шпилек, болтов в процессе затяжки.

Предназначен для записи, хранения, редактирования данных измерения толщин в форме специальной файловой структуры в долговременной энергонезависимой памяти прибора с последующим просмотром файлов на экране ЖК-индикатора и пересылкой на накопитель внешнего ПК.



Особенности:

- создание новых файлов, выбор файла из перечня по имени, просмотр в отдельном окне на экране дисплея содержимого файла, редактирование, удаление, очистка ячейки, смена наименования,

- хранение результатов измерений и сопутствующей идентификационной информации в 15000 ячеек,

- разграничение полученных результатов по файлам (до 100 файлов), что удобно при переходе с одного ОК на другой,

- разметка и кодировка с помощью одномерных файлов поверхности любого ОК согласно его технологическим картам.

Технические характеристики толщиномера UT-4DL

1) – зависит от типа используемого пьезоэлектрического преобразователя

2) - отдельные характеристики в результате модификации могут быть изменены без специального уведомления

Интерфейсная программа UltraScan^ТМ

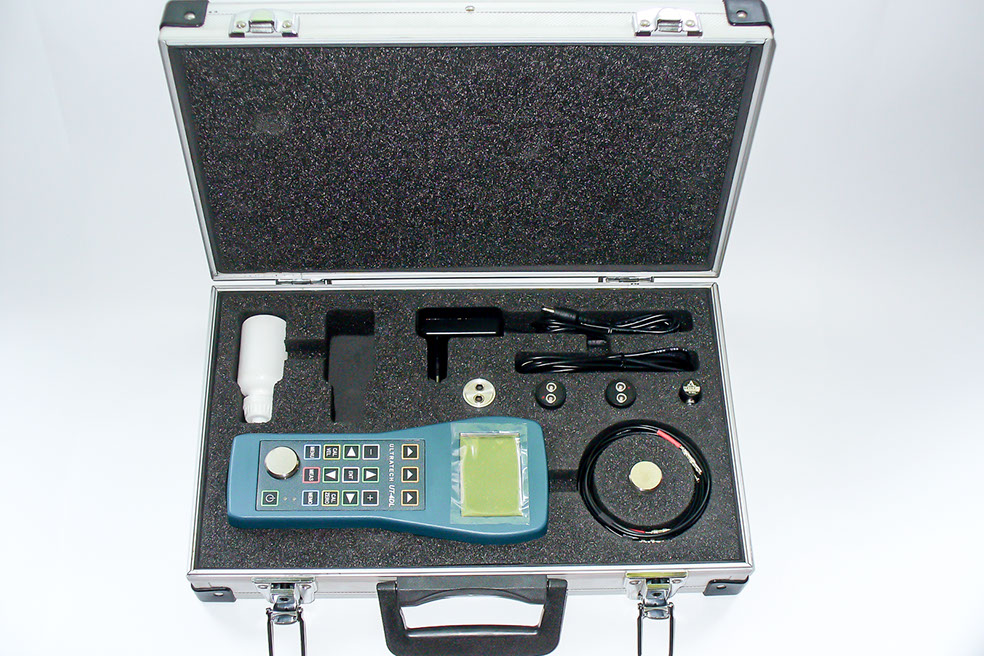

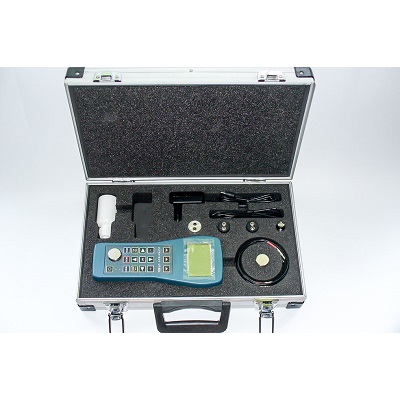

Стандартный комплект поставки толщиномера
