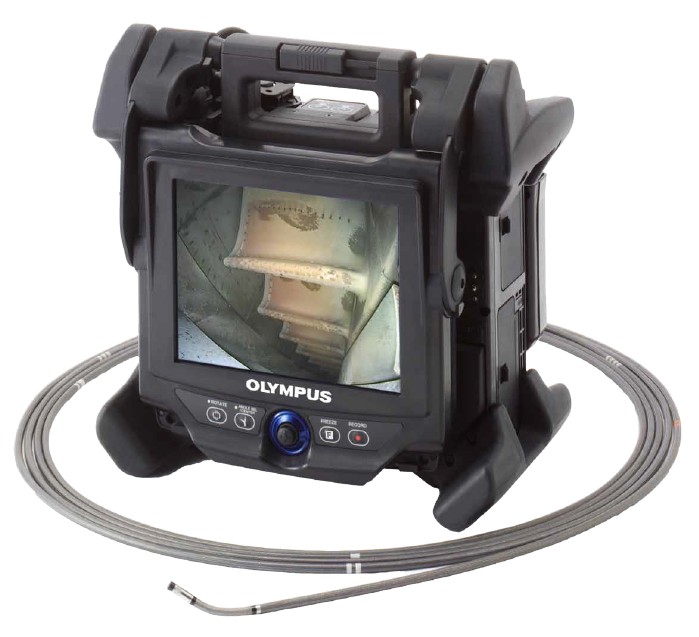

В видеоскопе IPLEX NX реализованы самые совершенные технологии в серии IPLEX. Вы гарантированно получите яркие снимки высокой четкости даже для крупногабаритных объектов за счет высококачественной телевизионной матрицы, полупроводникового источника освещения на базе лазера с высокой яркостью излучения, высококачественной технологии обработки изображений и оптики Olympus.
Устройство IPLEX NX специально спроектировано для получения снимков высокой четкости. Надежный стандарт качества изображений позволяет четко выявить проблемные места и дефектные участки. Контролеры могут сделать правильные выводы о критически важных узлах и состоянии деталей.
Обзор интересующих контролера участков детали или агрегата осуществляется с беспрецедентной четкостью благодаря IPLEX NX. Три усовершенствованные функции (улучшенный ПЗС высокой четкости, освещение от яркого лазерного диода, инновационный процессор PulsarPic) обеспечивают непревзойденное качество изображений. Яркость снимков в четыре раза превышает обеспечиваемую стандартными видеоскопами. Объекты контроля ярко и равномерно освещены.
Шум изображения (например, неверный цвет) зачастую возникает на глянцевых поверхностях. Случайный шум на неярких снимках может стать помехой для контроля. В новой системе PulsarPic реализован новый алгоритм подавления шумов (NR) с тонкой настройкой под IPLEX NX для получения снимков с их меньшим количеством, что упростит для вас процесс принятия решений.

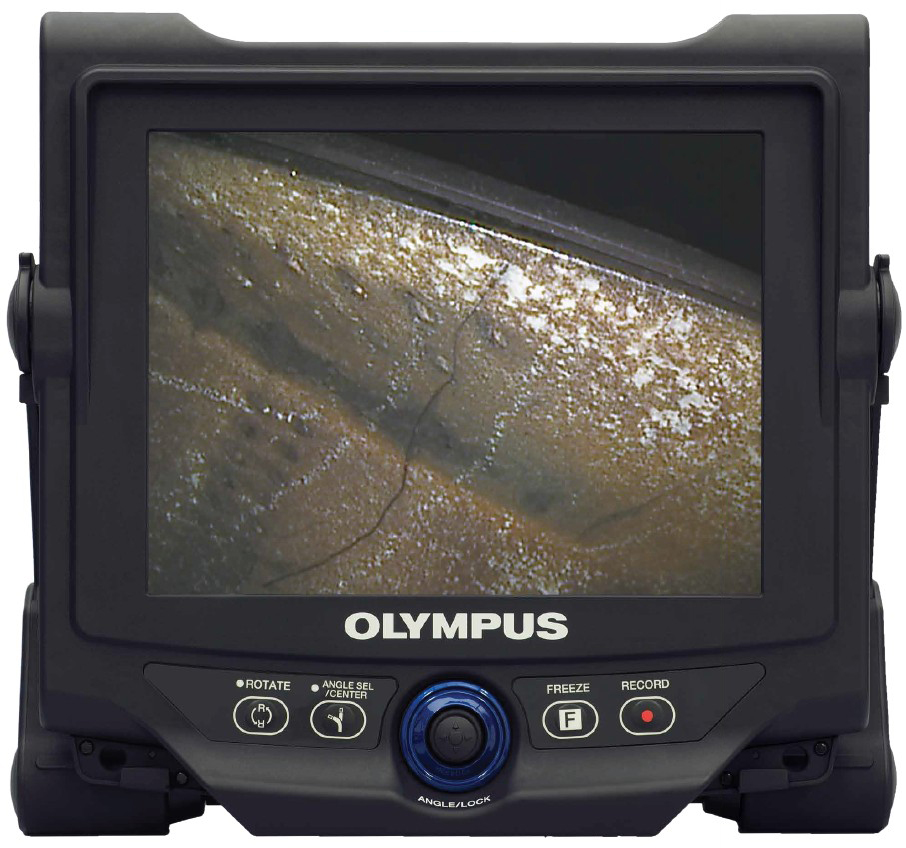

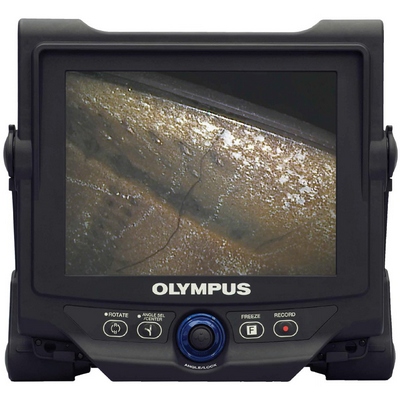

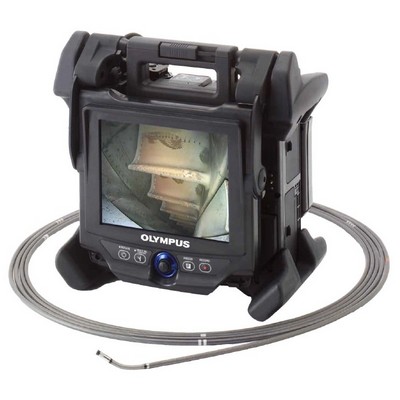

Четкий сенсорный монитор с диагональю 8,4 дюйма обеспечивает четкие и яркие изображения, читаемые при любом освещении.
Устройство IPLEX NX оснащено экраном с диагональю 8,4 дюйма, самым крупным в серии IPLEX. Выводимые изображения в 1,7 раза больше, чем изображения на стандартном мониторе 6,5 дюйма.
Изучайте мельчайшие дефекты в самых темных или бликующих местах и на широких площадях благодаря четким и ярким изображениям. Сложная технология видеоскопа IPLEX NX гарантирует получение высококачественных изображений для быстрых и точных осмотров.
Устройство IPLEX NX спроектировано для получения точных измерений в трех плоскостях. Воспользуйтесь усовершенствованными технологическими возможностями видеоскопа Olympus для проведения точного и эффективного контроля.
В режиме стереоизмерения выполняется измерение размера или глубины дефекта (например, трещины), обнаруженного в ходе проверки. Модернизированная оптическая система и усовершенствованная технология обеспечивают существенное расширение области контроля. Теперь пользователи могут выявлять и измерять дефекты с расстояния, в 2 раза превышающего предыдущие возможности. Область контроля теперь в 4 раза больше, чем у стандартных видеоскопов. При измерении в режиме стерео для конкретных точек изображения посредством точной триангуляции регистрируется трехмерная пространственная информация, что обеспечивает точное измерение длины, глубины и формы. Проектирование, изготовление и тонкая настройка устройства IPLEX NX обеспечивают выдающуюся точность и качество изображений, чтобы инспекторы могли выявить мельчайшие трещины и дефекты, которые ранее идентифицировались только на близком расстоянии.
* По сравнению с традиционными моделями с диапазоном φ6,0 мм и оптическим стереоадаптером прямого видения.
Увеличенная область контроля упрощает обзор крупных дефектов.
* Даже при двойном увеличении расстояния измерения видеоскоп IPLEX NX обеспечивает точность, аналогичную точности традиционных моделей при стандартном расстоянии.
** При использовании видеоскопа φ6,0 мм с оптическим стереоадаптером прямого видения длина области контроля по диагонали у IPLEX NX в 4 раза превышает аналогичный параметр традиционных моделей.
В приборе IPLEX NX реализована уникальная функция многоточечного выбора диапазона. Она обеспечивает измерение расстояния между наконечником видеоскопа и несколькими точками на осматриваемой поверхности в режиме реального времени. Это позволяет получить данные о форме поверхности в режиме реального времени без прерывания осмотра.
Прибор IPLEX NX прост в управлении и удобен для пользователя. Даже при долгих осмотрах видеоскоп NX гарантирует пользователю комфорт и великолепную маневренность за счет сменных зондов и артикулируемого зонда с технологией TrueFeel.

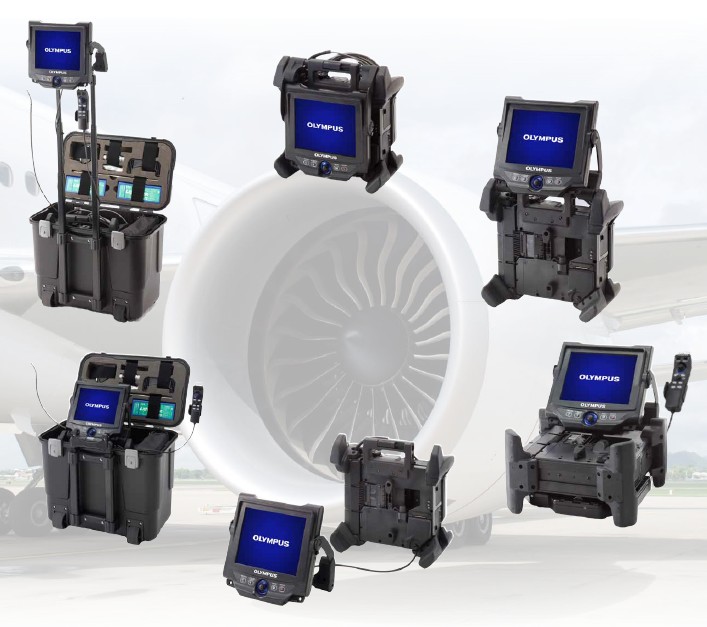

Для максимального удобства использования доступны шесть конфигураций прибора IPLEX NX. Положение сенсорного монитора регулируется для поддержания комфорта при использовании IPLEX NX в различных условиях. Монитор можно отсоединять от основного устройства, что повышает универсальность и удобство применения. Дополнительный ручной выносной пульт гарантирует легкий тактильный контроль.
Подбор устройства в соответствии с задачей. Один и тот же видеоскоп NX можно сконфигурировать для разных условий осмотра. Оптический прибор 6,0 мм может варьироваться по длине от 3,5 до 7,5 м, а приборы 4,0 мм - от 3,5 до 5 м.
Абсолютно новая конструкция с электроприводом улучшила характеристики прибора с технологией TrueFeel, обеспечив быстроту отклика и скорость работы. Контролеры могут легко управлять видеоскопом благодаря небольшому весу и эргономичности конструкции, что снижает усталость оператора.
Рабочая часть (зонд), выполненная по технологии Tapered Flex, сочетает великолепную маневренность, оптимизированную прочность и универсальность, что обеспечивает быстрый и простой доступ к интересующим участкам. Зонды имеют четырехслойную конструкцию и вольфрамовую внешнюю оплетку для обеспечения надежности и эластичности.
Функция Ghost Image позволяет контролерам сравнивать реальные и сохраненные в видеоскопе изображения для сопоставления предыдущего и текущего состояния детали или агрегата. Функция упрощает отслеживание изменений в компонентах и узлах механизмов с течением времени.
Программное обеспечение InHelp призвано упростить ввод данных и управление, что повышает эффективность, упрощает осмотры и организует хранение изображений. Данное ПО дает возможность легкой организации накапливаемой информации.
ПО InHelp для помощи при контроле (для составления отчетов) упрощает рутинные операции. С помощью дополнительных шаблонов отчетов, связанных с комплектами данных, вы можете создавать подробные отчеты несколькими щелчками мыши.
Подключение по беспроводной ЛВС позволяет нескольким экспертам одновременно контролировать дистанционные процедуры с помощью карты SD, подключенной к коммерчески доступной беспроводной ЛВС. Это ускоряет анализ и повышает точность осмотра.
*Подтверждено с картой SD Toshiba FlashAirWireless LAN (подтверждение работоспособности).
| ВИДЕОСКОП | ||||||
| Модель | IV9435N | IV9450N | IV9635N | IV9650N | IV9675N | |
| Рабочая часть | Диаметр зонда видеоскопа | φ4,0 mm | φ4,0 mm | φ6,0 mm | φ6,0 mm | φ6,0 mm |
| Длина зонда видеоскопа | 3,5 m | 5,0 m | 3,5 m | 5,0 m | 7,5 m | |
| Наружный материал зонда | Высокопрочная вольфрамовая оплетка. | |||||
| Гибкость зонда | Равномерная жесткость | Рабочая часть с технологией Tapered Flex - постепенным увеличением гибкости к дистальному концу. |
||||
| Оптическая система | Угол поля зрения | Переменное за счет сменных оптических адаптеров. Сменный адаптер для стереоизмерений. |
||||
| Направление обзора | ||||||
| Освещение | Лазерный диод повышенной яркости. | |||||
| Изгибаемая часть | Угол изгиба вверх/вниз/влево/вправо |
130° | 180° | 150° | ||
| Механизм изгиба | Механизм отклонения дистального конца видеоскопа с технологией TrueFeel с электроусилителем. |
|||||
| ЦЕНТРАЛЬНЫЙ БЛОК | ||||||
| Размеры (Ш x В x Г) | 320(Ш) x 310(В) x 180(Г) мм | |||||
| Масса | 3,9 кг | |||||
| Приблиз. масса системы (с аккумулятором и картой SDHC) | 7,1 кг | 7,2 кг | 7,3 кг | 7,4 кг | 7,6 кг | |
| ЖК-монитор | Сенсорный ЖК-экран высокой четкости диагональю 8,4 дюйма для работы при дневном освещении. | |||||
| Терминал ввода-вывода | Терминал ввода | S-Video | ||||
| Терминал вывода | VGA | |||||
| USB-разъем | Разъем типа A, стандартный, версия 2.0. | |||||
| Питание | Аккумулятор: номинальное напряжение 14,8 В, время работы приблиз. 100 мин. Питание пер. тока: от 100 до 240 В, 50/60 Гц (с адаптером пер. тока в комплекте). | |||||
| Записывающие устройства | Карта SDHC и флеш-память USB (запись только фотоизображений) | |||||
| Запись фотоизображений | Разрешение | 768 (по горизонтали) x 576 (по вертикали), пиксели | 1024 (по горизонтали) x 768 (по вертикали), пиксели | |||
| Формат записи | Формат JPEG сжатый | |||||
| Видеозапись | Разрешение | 768 (по горизонтали) x 576 (по вертикали), пиксели | 1024 (по горизонтали) x 768 (по вертикали), пиксели | |||
| Формат записи | Формат MPEG-4 AVC (H.264), совместимость с Windows Media Player. | |||||
| Стереоизмерение | Расстояние | Расстояние между двумя точками. | ||||
| Точка-линия | Перпендикулярное расстояние между точкой и заданной пользователем линией. | |||||
| Глубина | Расстояние по перпендикулярной глубине/высоте между точкой и заданной пользователем плоскостью. | |||||
| Область/линии | Многоточечное измерение по окружности и измерение области. | |||||
| Технические характеристики оптического адаптера | ||||||
| ВАРИАНТЫ ОПТИЧЕСКИХ АДАПТЕРОВ | ||||||
| Оптическая система | Дистальный конец | |||||
| Угол поля зрения | Направление обзора | Глубина поля*1 | Наружный диаметр*2 | Дистальный конец*3 | ||
| Оптические адаптеры φ4,0 мм | AT80D/FF-IV94N | 80° | Вперед | От 35 до ∞ мм | φ4,0 мм | 20,1 мм |
| AT120D/NF-IV94N | 120° | Вперед | От 2 до 200 мм | φ4,0 мм | 20,2 мм | |
| AT120D/FF-IV94N | 120° | Вперед | От 17 до ∞ мм | φ4,0 мм | 20,1 мм | |
| AT100S/NF-IV94N | 100° | Вбок | От 2 до 15 мм | φ4,0 мм | 22,9 мм | |
| AT100S/FF-IV94N | 100° | Вбок | От 8 до ∞ мм | φ4,0 мм | 22,9 мм | |
| AT70D/70D-IV94N | 70°/70° | Вперед | От 5 до 200 мм | φ4,0 мм | 22,3 мм | |
| AT50S/50S-IV94N | 50°/50° | Вбок | От 3 до 150 мм | φ4,0 мм | 26,7 мм | |
| Оптические адаптеры φ6,0 мм | AT50D/FF-IV96N | 50° | Вперед | От 50 до ∞ мм | φ6,0 мм | 21,3 мм |
| AT80D/FF-IV96N | 80° | Вперед | От 20 до ∞ мм | φ6,0 мм | 21,3 мм | |
| AT120D/NF-IV96N | 120° | Вперед | От 7 до 300 мм | φ6,0 мм | 21,4 мм | |
| AT120D/FF-IV96N | 120° | Вперед | От 19 до ∞ мм | φ6,0 мм | 21,4 мм | |
| AT120S/NF-IV96N | 120° | Вбок | От 4 до 150 мм | φ6,0 мм | 26,6 мм | |
| AT120S/FF-IV96N | 120° | Вбок | От 20 до ∞ мм | φ6,0 мм | 26,6 мм | |
| AT90D/90D-IV96N | 90°/90° | Вперед | От 5 до 250 мм | φ6,0 мм | 25,0 мм | |
| AT70S/70S-IV96N | 70°/70° | Вбок | От 4 до 250 мм | φ6,0 мм | 31,2 мм | |
*1. Обозначает дистанцию просмотра с оптимальным фокусом.
*2. Адаптер можно вставить в отверстие ø 4,0 мм и ø 6,0 мм при установке на видеоскоп.
*3. Обозначает длину жесткого участка на дистальном конце видеоскопа при установке.
| УСЛОВИЯ РАБОТЫ IPLEX NX | ||
| Температура в режиме эксплуатации | Рабочая часть | Воздух : от –25 до 100 °C |
| Другие части | Воздух : от –21 до 49 °C (с аккумулятором) | |
| Воздух : от 0 до 40 °C (с источником питания пер. тока) | ||
| Относительная влажность | Все части | От 15 до 90 % |
| Сопротивление жидкости | Все части | Работоспособны при контакте с машинным маслом, светлыми нефтепродуктами или 5% солевым раствором. |
| Водонепроницаемость | Рабочая часть | Работоспособна под водой с присоединенным оптическим адаптером. Стереоизмерения под водой невозможны. Серия IV94: возможно погружение на глубину до 5,0 м. Серия IV96: возможно погружение на глубину до 7,5 м. |
| Другие части | Работоспособны в условиях дождя с ветром (отсек аккумулятора должен быть закрыт). Неработоспособны под водой. | |
| СОВМЕСТИМОСТЬ С ВОЕННЫМ СТАНДАРТОМ США | |
| Характеристики условий эксплуатации подтверждены стандартами MIL-STD-810F/G и MIL-STD-461F. Не дается гарантий отсутствия повреждений при каких-либо условиях. За подробной информацией обращаться к торговому представителю компании Olympus. |
|
| Тип | Метод |
| Виброустойчивость | MIL-STD-810G, метод 514.6, процедура I (общее испытание на виброустойчивость) |
| Ударопрочность | MIL-STD-810G, метод 516.6, процедура IV (испытание на ударопрочность при перевозке) |
| Водонепроницаемость | MIL-STD-810G, метод 506.5, процедура I (испытание на водонепроницаемость под дождем и дождем с ветром) |
| Влажность | MIL-STD-810G, метод 507.5 |
| Соленый туман | MIL-STD-810G, метод 509.5 |
| Песок и пыль | MIL-STD-810G, метод 510.5, процедура I (испытание в условиях пыльного вихря) |
| Обмерзание под дождем/снегом | MIL-STD-810G, метод 521.3 |
| Электромагнитные помехи (EMI) | MIL-STD-461F |
| Взрывоопасная атмосфера | MIL-STD-810G, метод 511.5 (испытание на пригодность к работе во взрывоопасной атмосфере) |
|
