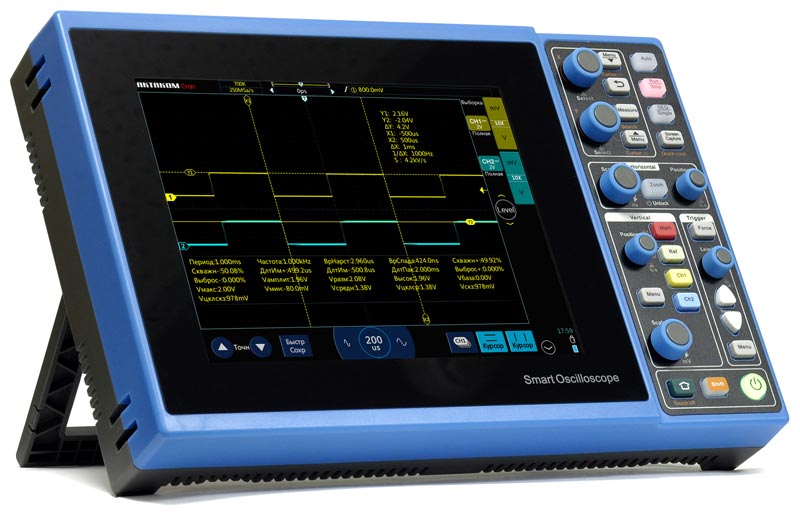

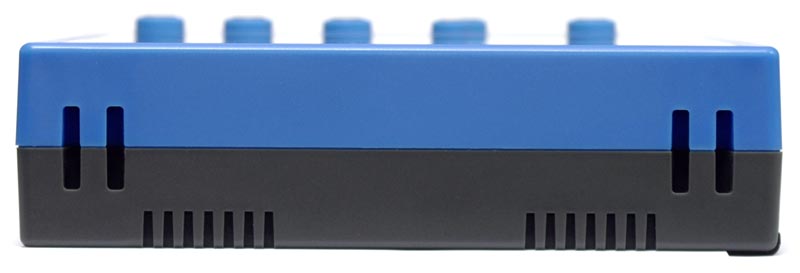

Тип оборудования: осциллограф

Производитель: Актаком

Модель: ADS-4142

Гарантия: 14 месяцев

Описание осциллографа:

• Два канала
• Большая глубина записи до 28 млн. точек
• Высокая скорость захвата осциллограмм до 80000 осц/с
• Управление прибором: сенсорное, органы управления, комбинированное (сенсорное и органы управления)
• Сенсорный мультитач дисплей: до 5 точек касания

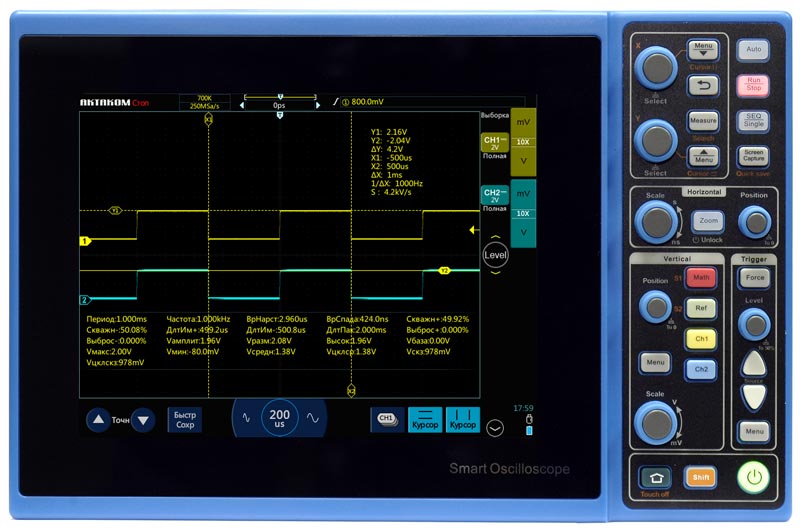

• Большие размеры дисплея 8" и высокое разрешение 800х600
• 256 градаций яркости
• 31 тип автоматических измерений (5 одновременно)
• Курсорные измерения
• Встроенный 6-ти разрядный аппаратный частотомер
• Режим записи и воспроизведения
• Большая встроенная память 8 Гб и возможность сохранения на USB носитель
• Широкий выбор интерфейсов для управления осциллографом и сохранения данных
• Возможность подключения мыши через стандартные интерфейсы
• HDMI интерфейс для вывода информации на внешний монитор
• Эргономичный дизайн
• Перезаряжаемая Li-Ion батарея
• Русскоязычный интерфейс меню

Технические характеристики:

Количество каналов- 2

Полоса пропускания- 100 МГц

Режимы регистрации:

• Выборка- реальное время
• Пиковый детектор- 1 нс (один канал), 2 нс (два канала)
• Усреднение- 2, 4, 8, 16, 32, 64, 128, 256
• Огибающая- 2, 4, 8, 16, 32, 64, 128, 256, ∞

Интерполятор- Sin (x)/x

Максимальное входное напряжение- CAT1 300 В (1 МОм)

Вход:

• Связь по входу- открытый, закрытый, земля
• Входной импеданс- 1 МОм ±1% || 15 пФ ±3 пФ
• Учет ослабления пробников- 0,001X...10000X

Параметры горизонтальной системы:

• Макс. частота дискретизации- 1 Гвыб/сек (один канал), 500 Мвыб/сек (два канала)
• Макс. глубина записи- 28 М точек (один канал), 14 М точек (два канала)
• Коэффициент развертки- 2 нс/дел - 1000 с/дел
• Диапазон задержки временной базы- -14 дел. - 14000 сек
• Погрешность времени выборки и времени задержки- ±20 ppm
• Старение- ±5 ppm / год
• Режимы- Y-T, X-Y, самописец, Zoom
• Самописец- 200 мс/дел - 1000 с/дел

Параметры вертикальной системы:

• Вертикальное отклонение- 500 мкВ/дел - 5 В/дел (1 МОм)
• АЦП- 8 бит
• Диапазон смещения- ±2,5 В (с пробником х1, <500 >
• Полоса пропускания для аналогового сигнала- 100 МГц
• Ограничение полосы пропускания- 20 МГц, ФВЧ, ФНЧ
• Время нарастания- ≤3,5 нс
• Шум- ≤1 мВ
• Погрешность коэф. усиления- ≤±2%(1 МОм)
• Изоляция между каналами- ≥40 дБ (100:1)

Измерения:

• Курсорные- ручные (ΔV, ΔT, 1/ΔT)
• Автоматические- Period, Frequency, Rise time, Fall time, +Duty, -Duty, Delay (CH1 → Math, CH2 → Math, CH1 → CH2, CH2 → CH1), +Pulse width, -Pulse width, Burst width, +Overshoot, -Overshoot, Phase (CH1 → Math, CH2 → Math, CH1 → CH2, CH2 → CH1), Peak-Peak, Amplitude, High, Low, Max, Min, Mean, Cycle Mean, RMS, cycle RMS
• Математические операции- +, -, *, /, БПФ
• БПФ- 4 окна: Rectangle, Blackman, Hanning, Hamming

Система запуска:

• Режим запуска- авто, обычный, однократный
• Связь- DC, AC, ФВЧ (>50 кГц), ФНЧ (<50 >
• Диапазон уровня запуска- ±10 делений от центра экрана
• Тип запуска- Фронт, импульс, видео, скорость нарастания, задержка, логический шаблон, N фронт, рант, последовательные шины (7 типов)
• Типы последовательных шин- UART, I²C, SPI, CAN, LIN, MIL-1553B, ARINC429
• Блокировка уровня запуска- 200 нс ~ 10 с
• Запуск по фронту- нарастающий, спадающий, нарастающий и спадающий; тип связи: DC, AC, ФВЧ, ФНЧ, шумоподавление
• Запуск по длительности импульса-

-положительная полярность импульса: >, <, >

-отрицательная полярность импульса: >, <, >

-Диапазон установок 8 нс ~ 10 с

• Запуск по скорости нарастания- положительная скорость:

->, <, >

-отрицательная скорость: >, <, >

• Запуск по видео-

-Система NTSC/525, PAL/625 и SECAM

-Стандарт 480P, 1080P, 1080i

-Условие: все строки, выбор строки, четное и нечетное поле

• Запуск по логическому шаблону-

-AND, OR, NAND, NOR

-Диапазон установок 8 нс ~ 10 с

-Установка шаблона H, L, X

• Запуск по N фронту-

-Тип фронта: нарастающий, спадающий

-Номер фронта 1 ~ 65535

• Запуск по ранту- Событие: временное, логическое

Декодирование протоколов:

• Режим отображения- Графический, табличный
• Типы протоколов-

-Стандартно: UART, I²C, SPI, CAN, LIN

-Опция: MIL-1553B, ARINC429

• UART-

-Приемник Rx: CH1, CH2, CH3, CH4

-Уровень холостого хода: высокий и низкий

-Четность: нет, четные, нечетные

-Разрядность: 5, 6, 7, 8, 9 бит

-Скорость передачи: 1,2К - 8 Мбит/с

-Отображение: шестнадцатеричное, двоичное, ASC II

• I²C-

-Линия данных: CH1, CH2, CH3, CH4

-Линия тактирования: CH1, CH2, CH3, CH4

• SPI-

-Линия тактирования: нарастающий / спадающий фронт CH1, CH2, CH3, CH4

-Линия данных: высокий / низкий уровень CH1, CH2, CH3, CH4

-Линия CS: высокий / низкий уровень CH1, CH2, CH3, CH4

-Разрядность: 4, 8, 16, 24, 32 бит

• CAN-

-Источник: CH1, CH2, CH3, CH4

-Тип сигнала: CAN_H, CAN_L, H_L, L_H, Rx, Tx

-Скорость передачи: 10 К - 5 Мбит/с

• LIN-

-Источник: CH1, CH2, CH3, CH4

-Уровнь холостого хода: высокий и низкий

-Скорость передачи: 2,4 К - 625 кбит/с

• MIL-1553B (опция)-

-Источник: CH1, CH2, CH3, CH4

-Отображение: шестнадцатеричное, двоичное

• ARINC429 (опция)-

-Источник: CH1, CH2, CH3, CH4

-Формат: LABEL+DATA, L+D+SSM, L+SDI+S+SSM

-Отображение: шестнадцатеричное, двоичное

-Скорость передачи: 12,5 К / 100 кбит/с

Общие характеристики:

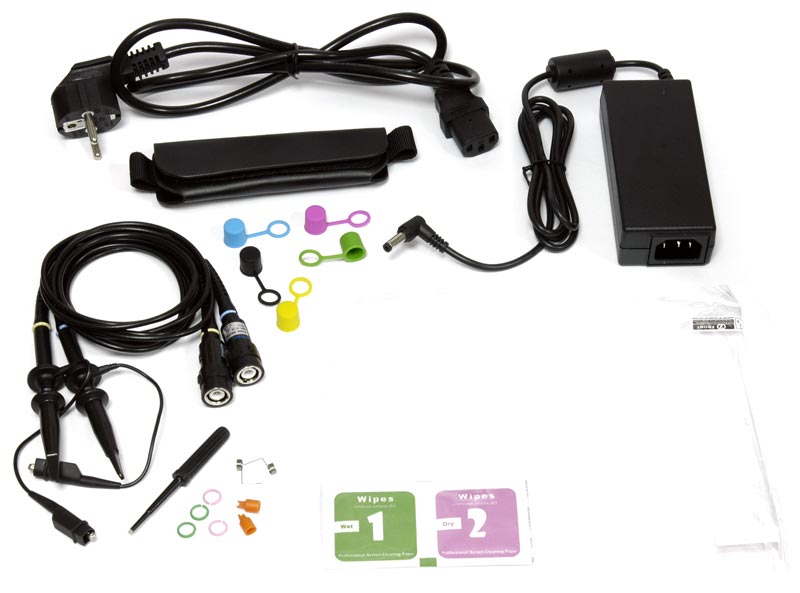

Комплект поставки:

• Осциллограф
• Осциллографический пробник - 2 шт
• Защитная пленка на экран
• Салфетка для протирки экрана
• Ремешок
• Блок питания
• Сетевой кабель
